| Modello | DurostoneCHP760 | DurostoneCAS761 | DurostoneCAG762 |
| Grado | Norma | Antistatico | Antistatico (ottico) |
| Colore | Blu | Nero | Grigio |
| Densità (g/mm3) | 1,85 | 1,85 | 1,85 |
| OperationTemperature standard | 260 | 260 | 260 |
| Temperatura massima di operazione (C) | 350 | 350 | 350 |
| Dimensione dello strato (millimetri) | 2440×1220 | 2440×1220 | 2440×1220 |
| Spessore/peso (mm/kg) | 3/17, 4/22 | 5/28, 6/33, 8/44 | 10/55, 12/66 |

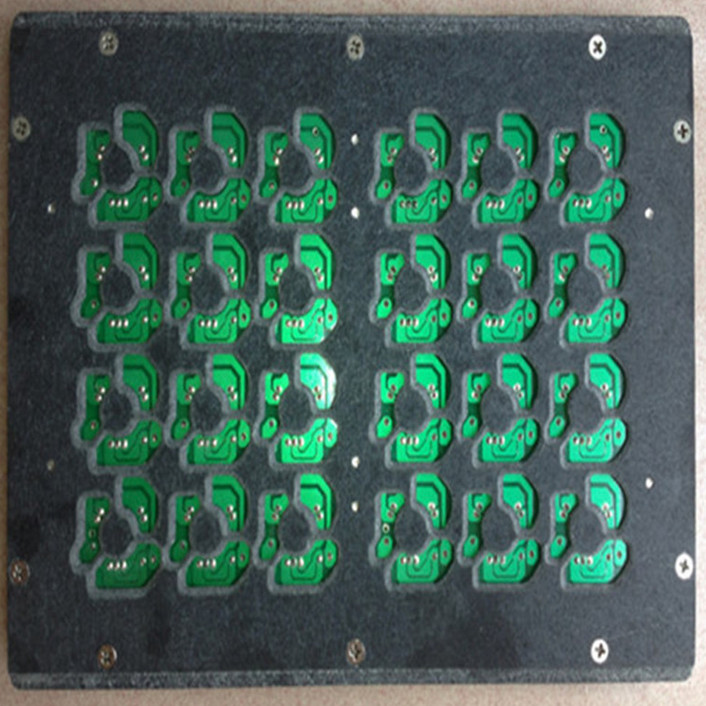

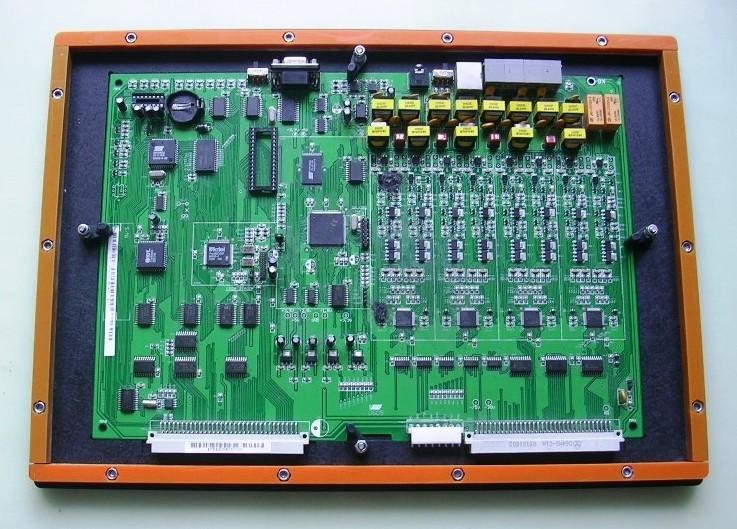

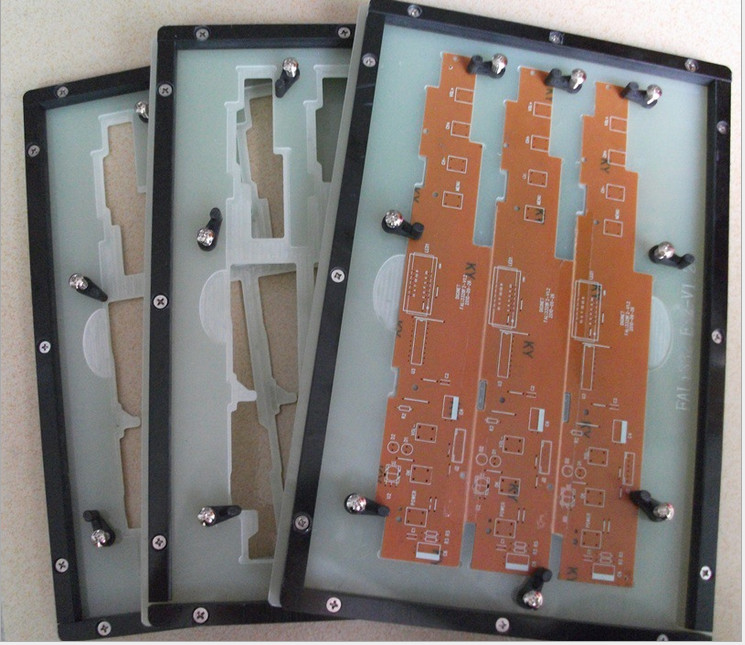

Usato dalla maggior parte dei nostri clienti a causa di alcuni vantaggi:
1. Posizionamento più veloce sulla linea di produzione
2. bassi costi dovuto la mancanza delle barre di rinforzo
3. migliore calza del volume
4. migliore rendimento con il tipo differente del bordo sulla linea di produzione
La tecnologia SMT (SMT) è il fattore principale che determina le più alte densità del circuito per pollice quadrato su PCBs. Direttamente attaccare le componenti ed i dispositivi alla superficie dei circuiti ha permesso ai prodotti di eseguire con molto le più alte velocità di circuito, ha conceduto la maggior densità del circuito e richiede i meno collegamenti esterni. Questi avanzamenti notevolmente hanno abbassato i costi, la prestazione migliore e l'affidabilità di prodotto. Tuttavia, questi benefici non vengono senza loro sfide. Stampando la pasta della lega per saldatura sulle dimensioni di diminuzione del cuscinetto, disporre le più piccole componenti e reflowing le intere assemblee con le loro varietà di rivestimenti e di materiali di termine sono appena alcune delle sfide tecniche che gli ingegneri dei metodi di trasformazione affrontano ogni giorno.
Questa stima può essere fatta in tre modi
Se un PWB è disponibile (popolato preferibilmente) - i nostri ingegneri di vendite possono rapidamente valutare il vostro bordo.
Se i dati di progettazione del PWB sono disponibili lo elaboreremo, analizzeremo ed a distanza valuteremo.
Potete farlo facendo uso delle regole avete presentato sotto - i nostri clienti trovano rapidamente che superiore a due metodi sia il più facile.
Gerber, Excellon ed altri dati richiesti
Pin Land alla valutazione di rimozione del cuscinetto di SMT
Le due figure sotto ogni parte di manifestazione di un CSWSC nelle viste della sezione e di piano. La figura destra indica che più spazio
è richiesto quando l'orientamento del connettore è perpendicolare all'onda.

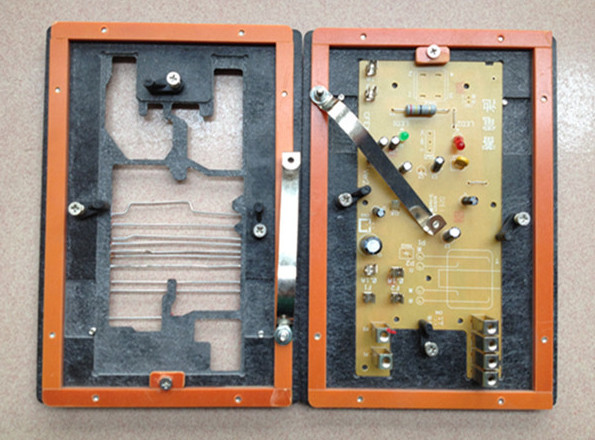

Le componenti di PTH hanno individuato parallelo alla direzione attraverso l'onda
Lo spazio richiesto fra la terra del perno ed il cuscinetto di SMT può essere fatto abbastanza
piccolo, poichè la lega per saldatura non deve scorrere «sotto» le tasche componenti.
Implicazioni di progettazione del PWB - per i progettisti del bordo - o respin
Siamo rivolti a spesso dai nostri clienti per aiutare con l'identificazione delle opportunità del respin di progettazione.
Identificheremo i settori problematici all'interno di un bordo e suggeriremo i movimenti appropriati delle componenti. (Nel migliore dei casi, prima che il PWB sia fabbricato)
Tuttavia, per i progettisti del bordo che leggono questo, può voi ricordare altre quattro «regole» (per fare concorrenza alle cento altre regole dovete avere galleggiamento
intorno in vostra testa).
Tenga le grandi (altezza) componenti di SMT a partire dalle aree di PTH.
Lasci le aree principali e di trascinamenti intorno alle componenti di PTH chiare come possibile.
Non metta alcune componenti di SMT all'interno di 3mm (0,12") di alcune componenti di PTH.
Non metta tutte le componenti di PTH nella linea lungo l'un bordo di un bordo - lasci un certo spazio per permettere che noi sosteniamo il mascheramento nel centro del bordo.
