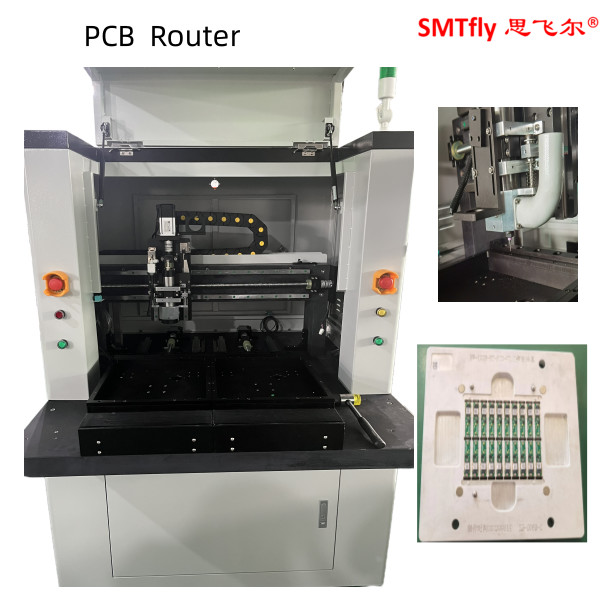

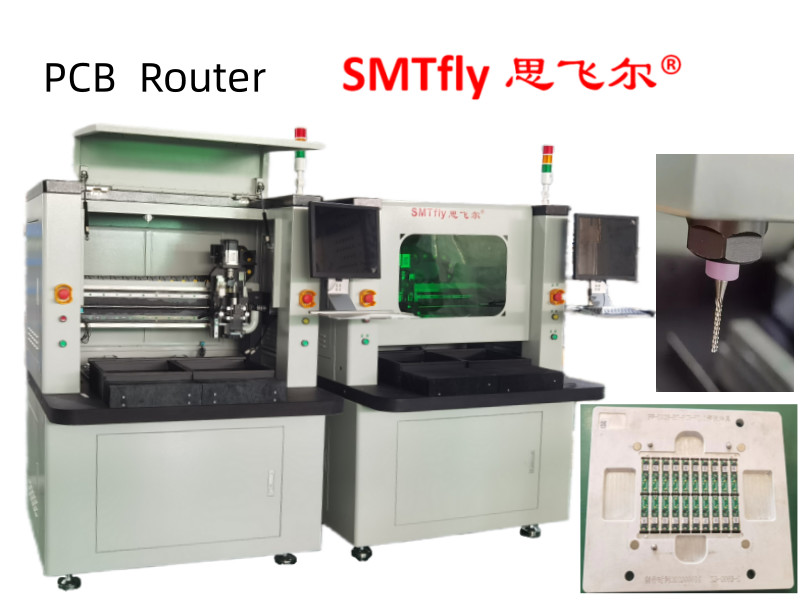

Macchina per il router PCB ad alta precisione,dispositivo per il pannello del router PCB
1. Elenco delle parti della macchina
|
I. Hardware |
|
|
FUSOLA |
Spindle e inverter Morning Star |
|
CCD |
Telecamere industriali Sony 520 |
|
LENTE |
Computazione EX2C |
|
- Non lo so. |
TBI Importazioni di viti a sfera di precisione |
|
Guida |
Ampliamento HIWIN Ferrovia lineare di guida importata |
|
Motore |
Serie JiaBao |
|
Carte di controllo I/O |
HFC PCI-9074 |
|
CARTA DI CONTROLLO DEL TREATORE |
HFC PCI-9074 |
|
Carte di ingresso/uscita |
PCI-9074-64pcs/-38pcs |
|
Pulizia statica |
Serie STATIC-ST401A |
|
Computer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G) |
|
Interfaccia macchina |
AOC LCD17, mouse Logitech |
|
2.software |
|
|
Sistema di controllo |
Windows XP Professional (Service3, v.3244) |
|
Operazione GUI |
Windows XP cinese |
|
Modifica del programma |
Inline |
|
Sistema di visione |
CCD AOTU offset |
|
Sistema di controllo |
F1.0.2 versione |
2.Parametri delle prestazioni
|
In generale |
|
|
Dimensioni ((W*D*H) |
1220 mm*1450 mm*1420 mm |
|
Peso |
550 kg |
|
Spostamento in altezza |
60~110 mm |
|
Manipolatore |
|
|
Tipo di motore |
Serie JiaBao |
|
Ripetibilità del posizionamento |
0.001 mm |
|
Area di lavoro dell'asse (max) |
680 mm*360 mm*50 mm |
|
Stazione di lavoro |
|
|
Fissazione dei PCB |
Standard, specializzazione |
|
Carico/scarico di PCB |
manuale |
|
Dimensione del PCB (massimo) |
322 mm*322 mm |
|
Spessore del PCB (massimo) |
5 mm |
|
Fabbricazione |
|
|
Fabbricazione per la rigidità |
standard |
|
Fissazione dei dispositivi |
macchine |
|
Motore a fusione |
|
|
Potenza |
400 W |
|
Fusoliera |
50000 giri/min |
|
Proteggere |
raffreddamento auto/a vento |
|
Cambio di taglio |
Specializzazione |
|
Capacità di routing |
|
|
Velocità di taglio (max.) |
100 mm/s |
|
Velocità di marcia (max.) |
3000 mm/s |
|
Precisione di taglio |
0.01 mm |
|
Sistema a vuoto |
|
|
Potenza a vuoto |
2.2KW AC 380V |
|
Vaso |
piombo |
|
Servizi pubblici |
|
|
Potenza |
2.2KW AC380V |
|
Fornitura d'aria |
2~5 kg/cm2 |
|
Programmazione |
|
|
Modifica del programma |
Inline |
|
Modifica delle funzioni |
Linea, arco, cerchio, curva a U |
|
Immagazzinamento dei programmi |
HDD |
|
Sistema di visione |
SONE colore CCD |
|
tagliatore di fresatura |
Automobile |
|
Impostazione a vuoto |
Automobile |
|
Monitor dell'operazione |
|
|
Indicatore |
Indicatore Stato della macchina |
|
controllo degli strumenti |
La durata dell'utensile di rilevamento automatico, l'uso di prove temporali |
|
Protezione motore |
Dispone di una funzione di protezione contro surriscaldamento, sovraccarico e bassa tensione |
|
controllo del sovraccarico del motore |
Avere sovraccarico, la linea è normale, funzione di protezione bassa tensione |
|
Tempo utile per lo strumento |
durata di vita dell'utensile di rilevamento automatico, |
|
Dati statistici |
Modello separato di scheda, conteggio separato, diversi metodi di conteggio |
|
Registro degli errori |
Software registra automaticamente tutti gli allarmi memoria delle macchine |
|
III. Esattezza |
|
|
Precisione dell'asse |
0.001 mm |
|
Precisione di taglio |
0.1 mm |
|
IV. Sicurezza |
|
|
Protezione dell'area di lavoro |
Con quattro protezioni sigillate |
|
Sensore di porta |
Sensore del microinterruttore della porta di sicurezza anteriore e posteriore (facoltativo) |
|
Tasto di arresto di emergenza |
|
3.Descrizione delle funzioni
1) L'immagine zoom-in X10 semplifica la programmazione e aumenta la precisione della regolazione dei punti
2) Due tavoli scorrevoli forniscono simultaneamente movimenti di entrata ed uscita per ridurre il tempo di attacco per una migliore produttività.
3) sistema di offset AUTO MARK. l'immagine CCD potrebbe controllare e simulare il percorso o il routing per ridurre gli errori inutili prima del taglio
4) Il bit di routing si solleva automaticamente e si sposta al punto programmato successivo, quindi si taglia per prolungare il tempo di vita del bit di routing.
5) Progettazione industriale delle porte di sicurezza
6) L'immagine CCD potrebbe controllare e simulare il percorso o il routing per ridurre gli errori inutili prima del taglio
