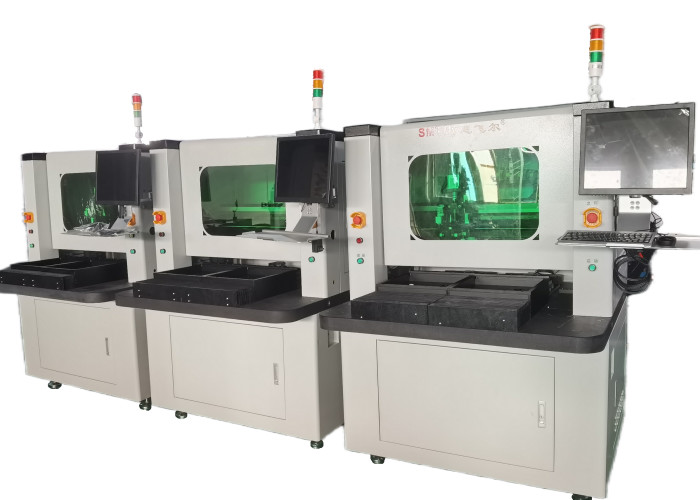

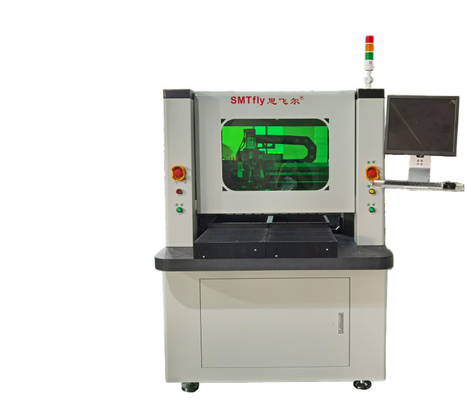

Macchine per l'individuazione automatica di router PCB ad alte prestazioni Caratteristiche:
1. due tavoli di lavoro si tagliano alternativamente, è possibile caricare e decollare PCB durante un altro taglio di tavolo.
2. Risultato di taglio speciale che basso stress, hi-precisione, hi-qualità con bit router
3. in alternativa-taglio diverso programma
4. User friendly funzionalità di visualizzazione drasticamente migliorata mediante l'uso del pannello touch
5. Riduzione dei costi di funzionamento con la funzione di gestione dell'altezza dell'asse Z-cambiamento automatico in più fasi in base alla durata del bit del router ((conteggio foglio di taglio o distanza)
6. Corrisponde con PCB di grandi dimensioni ((550mmx450mm cambiando per grande base principale)
7. Prevenire il guasto del prodotto rilevando i bit del router caduti e rotti
8. Creare facilmente il programma di taglio anche se non ci sono dati CAD PCB con l'uso di TEACHING CAMERA ((opzione)
La durata di vita dell'utensile di rilevamento automatico della macchina per router PCB ad alte prestazioni, separatore PCB Specificità:
| I. Hardware | |
| FUSOLA | Spindle KAVO ((Modello:4025) |
| CCD | Telecamere industriali Sony 520 |
| LENTE | Computazione EX2C |
| - Non lo so. | TBI Importazioni di viti a sfera di precisione |
| Guida | Ampliamento HIWIN Ferrovia lineare di guida importata |
| Motore | Serie JiaBao |
| Carte di controllo I/O | HFC PCI-9074 |
| CARTA DI CONTROLLO DEL TREATORE | HFC PCI-9074 |
| Carte di ingresso/uscita | PCI-9074-64pcs/-38pcs |
| Pulizia statica | Serie STATIC-ST401A |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfaccia macchina | AOC LCD17, mouse Logitech |
| 2.software | |
| Sistema di controllo | Windows XP Professional (Service3, v.3244) |
| Operazione GUI | Inglese Windows XP |
| Modifica del programma | Inline |
| Sistema di visione | CCD AOTU offset |
| Sistema di controllo | F1.2Versione.88 |
| In generale | |
| Dimensioni ((W*D*H) | 1280 mm*1450 mm*1480 mm |
| Peso | 750 kg |
| Spostamento in altezza | 60~110 mm |
| Manipolatore | |
| Tipo di motore | Serie JiaBao |
| Ripetibilità del posizionamento | 0.001 mm |
| Area di lavoro dell'asse (max) | 890 mm*560 mm*50 mm |
| Stazione di lavoro | |
| Fissazione dei PCB | Standard, specializzazione |
| Carico/scarico di PCB | manuale |
| Dimensione del PCB (massimo) | 450*350 mm |
| Spessore del PCB (massimo) | 5 mm |
| Fabbricazione | |
| Fabbricazione per la rigidità | Fabbricazione personalizzata |
| Fissazione dei dispositivi | macchine |
| Motore a fusione | |
| Potenza | 150 W |
| Fusoliera | 60000 giri/min |
| Proteggere | raffreddamento auto/a vento |
| Cambio di taglio | Specializzazione |
| Capacità di routing | |
| Velocità di taglio (max.) | 80 mm/s |
| Velocità di marcia (max.) | 2500 mm/s |
| Precisione di taglio | 0.01 mm |
| Sistema a vuoto | |
| Potenza a vuoto | 3.5KW AC 380V |
| Vaso | piombo |
| Servizi pubblici | |
| Potenza | 2.0KW AC380V |
| Fornitura d'aria | 4-6 kg/cm2 |
| Programmazione | |
| Modifica del programma | Inline |
| Modifica delle funzioni | Linea, arco, cerchio, curva a U |
| Immagazzinamento dei programmi | HDD |
| Sistema di visione | SONE colore CCD |
| tagliatore di fresatura | Automobile |
| Impostazione a vuoto | Automobile |
| Monitor dell'operazione | |
| Indicatore | Indicatore Stato della macchina |
| controllo degli strumenti | La durata dell'utensile di rilevamento automatico, l'uso di prove temporali |
| Protezione motore | Dispone di una funzione di protezione contro surriscaldamento, sovraccarico e bassa tensione |
| controllo del sovraccarico del motore | Avere sovraccarico, la linea è normale, funzione di protezione bassa tensione |
| Tempo utile per lo strumento | durata di vita dell'utensile di rilevamento automatico, |
| Dati statistici | Modello separato di scheda, conteggio separato, diversi metodi di conteggio |
| Registro degli errori | Software registra automaticamente tutti gli allarmi memoria delle macchine |
| III. Esattezza | |
| Precisione dell'asse | 0.001 mm |
| Precisione di taglio | 0.1 mm |
| IV. Sicurezza | |
| Protezione dell'area di lavoro | Con quattro protezioni sigillate |
| Sensore di porta | Sensore del microinterruttore della porta di sicurezza anteriore e posteriore (facoltativo) |
| Tasto di arresto di emergenza |
