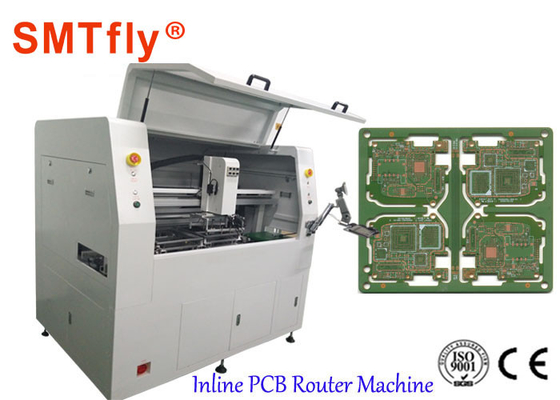

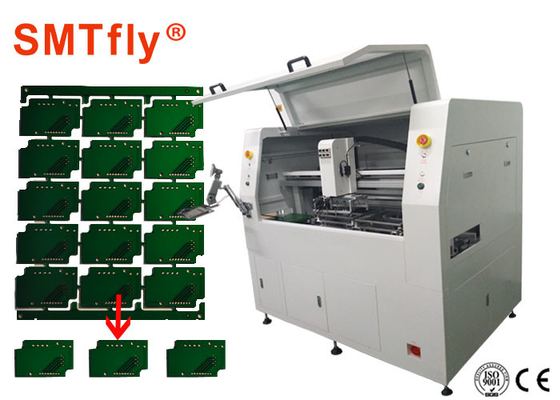

Contornitrice di perforazione del PWB del prototipo con il collettore di polveri ad alta velocità del fuso, PWB Depanel
Descrizione
Soluzione per il depanelization libero di sforzo
a sistema altamente efficiente basato a dispositivo di vuoto della polvere
Depanelization pulito e preciso per PCBs densamente popolato
Il software d'elaborazione avanzato offre l'operazione punta-e-clicca per i percorsi di programmazione del router
Compensazione automatica di allineamento dalla telecamera CCD
Operazione facile da usare
Vita pungente estesa tramite adeguamento automatico di profondità di pezzo del router
Tempo migliore di tatto
La manutenzione bassa ha richiesto
Prezzo ragionevole
Robot lineare libero di calibratura
Software
|
Sistema di controllo |
Windows XP Professional (Service3, v.3244) |
|
GUI di operazione |
Cinese Windows XP |
|
Il programma pubblica |
In linea |
|
Sistema di visione |
Contrappeso del CCD AOTU |
|
Sistema di controllo |
Versione di F 1.0.2 |
Hardware
|
CCD |
Linea macchine fotografiche industriali di Sony 520 |
|
LENTE |
Computar EX2C |
|
Vite |
Importazioni della vite della palla di messa a terra di precisione di TBI |
|
Guida |
HIWIN che allarga la ferrovia di guida lineare importata |
|
MOTORE |
Serie di JiaBao LCF |
|
CARTA DELL'INGRESSO/USCITA CONTRONL |
HFC PCI-9074 |
|
CARTA DEL DRIVER CONTRONL |
HFC PCI-9074 |
|
SCHEDA DI INGRESSO/USCITA |
PCI-9074-64pcs/-38pcs |
|
Pulizia statica |
Serie di STATIC-ST401A |
|
Computer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G |
|
Interfaccia della macchina |
AOC LCD17», topo di Logitech |
Parametri di prestazione
|
In generale |
|
|
Dimensioni (W*D*H) |
1220mm*1450mm*1420mm |
|
Peso |
550KG |
|
Altezza sfalsata |
60~110mm |
|
Manipolatore |
|
|
Tipo del motore |
Serie di JiaBao |
|
Posizionamento della ripetibilità |
0.001mm |
|
Area di lavoro di asse (massima) |
680mm*360mm*50mm |
|
Posto di lavoro |
|
|
Posto di lavoro |
norma, specializzazione |
|
Carico/che scarica del PWB |
manuale |
|
Dimensione del PWB (massima) |
322mm*322mm |
|
PWB spesso (massimo) |
5mm |
|
Fixturing |
|
|
Rigidità che fixturing |
norma |
|
Fissazione di Fixturing |
macchinario |
|
Motore mandrino |
|
|
Potere |
400W |
|
Fuso |
50000rpm/min |
|
Protegga |
auto/raffreddamento del vento |
|
Taglierina del cambiamento |
Specializzazione |
|
Guida della capacità |
|
|
Tagliando velocità (massimo) |
100mm/s |
|
Determinando velocità (massimo) |
3000mm/s |
|
Precisione del taglio |
0.01mm |
|
Sistema di vuoto |
|
|
Potere di vuoto |
2.2KW CA 380V |
|
Piombo di vuoto |
|
|
Utilità |
|
|
Potere |
2.2KW AC380V |
|
Dotazione d'aria |
2~5KG/cm2 |
Depaneling con un router del PWB
Benefici del PWB Depaneling
Non c'è migliore modo a depanel un il circuito stampato che con il router del PWB di Sayaka. Questo depaneler del PWB è la risposta per il PWB senza problemi che depaneling con l'occupazione di un pezzo del router che minimizza lo sforzo sulle componenti. Il fuso ad alta velocità incluso nella macchina accelera il taglio e mantiene la precisione, mentre però tenendo conto le progettazioni flessibili del pannello con i vari modelli taglienti. Il nostro depaneler del PWB inoltre ridurrà la sostituzione pungente con il nostro sistema di adeguamento di profondità di pezzo del router, che sposta automaticamente fino a 5 livelli di profondità. La velocità tagliente massima del pezzo del router del PWB è 50mm al secondo, mentre la velocità di viaggio è un massimo di 800mm al secondo. Con un dispositivo incorporato ha basato il sistema di vuoto della polvere, il sistema è sicuro di essere pulito ed efficiente. Ciò evita la deformazione e trar massimo vantaggio da forza di vuoto per la raccolta di polvere più efficace.
Operazione facile
Facile da operare, il software per l'elaborazione dell'immagine del router del PWB lo rende semplice programmare il taglio dei percorsi con la tecnologia punta-e-clicca, mentre inoltre compensa automaticamente l'allineamento con una telecamera CCD. Con il tocco semplice di PWB esterno del bottone depaneling può essere iniziato subito per l'operazione facile e con il modo di preprogrammazione di facile impiego, il funzionamento del macchinario è reso ancor più non esigente. Il depaneler del PWB è inoltre manutenzione molto bassa, poichè la macchina è progettata per accesso e le riparazioni facili. La struttura della pagina ed il motore mandrino azionano sopra un asse di X, di Y e di Z, mentre il cuscinetto ceramico è integrato per fornire 60,000rpm per le rotazioni.
Redditizio
Con la varietà di benefici che i nostri sistemi depaneling offrono e la facilità in cui il macchinario può essere azionato, il prezzo è innegabilmente pratico. Non solo sono i bisogni depaneling presi preoccuparsi con di efficienza e di semplicità, ma il basso costo salverà i soldi ed il tempo.
