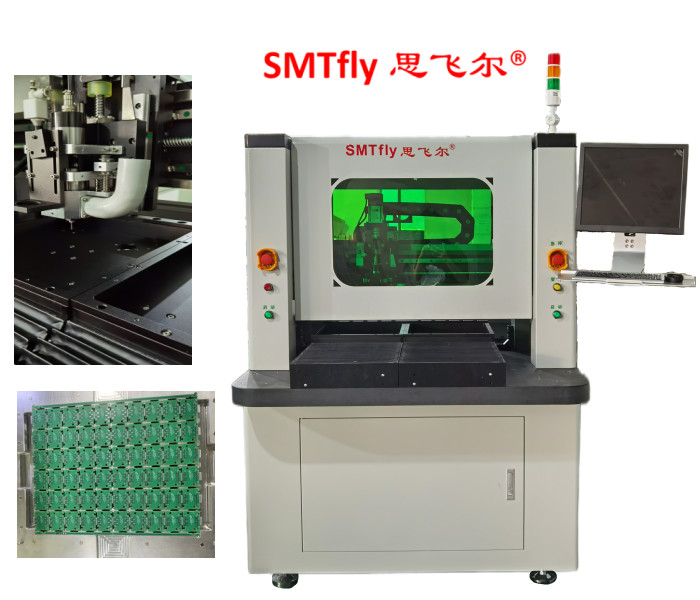

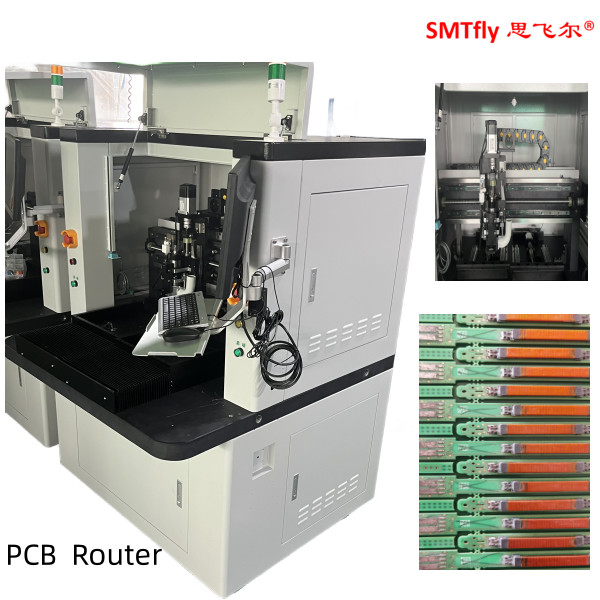

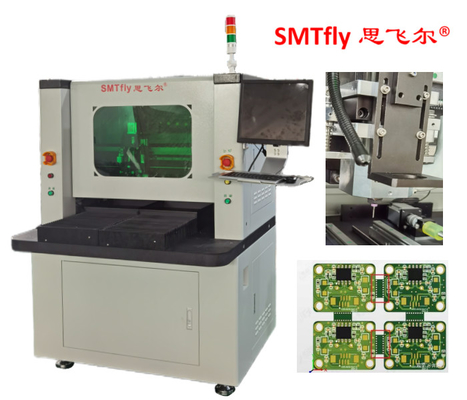

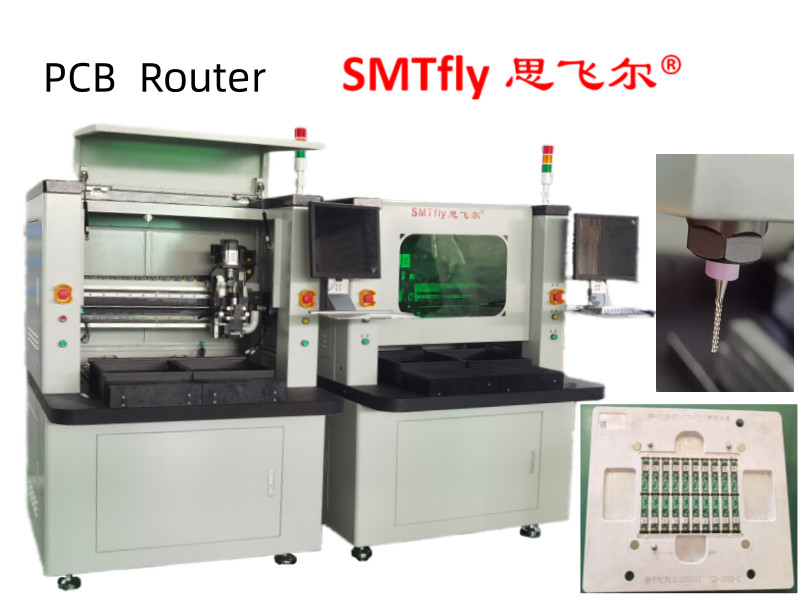

Operato in Y-direction PCB Depaneling con apparecchi di taglio diversi
Il pannello PCB è un pannello a sfera rotante, che può essere equipaggiato con diversi apparecchi di taglio.
Il mandrino di routing è montato su un sistema lineare dell'asse Y che taglia il pannello nella direzione Y. Il tappo consentirà l'elaborazione automatica di PCB di diverse dimensioni.
Specificità:
| I. Hardware | |
| FUSOLA | Spindle KAVO ((Modello:4051) |
| CCD | Telecamere industriali Sony 520 |
| LENTE | Computazione EX2C |
| - Non lo so. | TBI Importazioni di viti a sfera di precisione |
| Guida | Ampliamento HIWIN Ferrovia lineare di guida importata |
| Motore | Serie JiaBao |
| Carte di controllo I/O | HFC PCI-9074 |
| CARTA DI CONTROLLO DEL TREATORE | HFC PCI-9074 |
| Carte di ingresso/uscita | PCI-9074-64pcs/-38pcs |
| Pulizia statica | Serie STATIC-ST401A |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfaccia macchina | AOC LCD17, mouse Logitech |
| 2.software | |
| Sistema di controllo | Windows XP Professional (Service3, v.3244) |
| Operazione GUI | Inglese Windows XP |
| Modifica del programma | Inline |
| Sistema di visione | CCD AOTU offset |
| Sistema di controllo | F1.2Versione.88 |
| In generale | |
| Dimensioni ((W*D*H) | 1280 mm*1450 mm*1480 mm |
| Peso | 750 kg |
| Spostamento in altezza | 60~110 mm |
| Manipolatore | |
| Tipo di motore | Serie JiaBao |
| Ripetibilità del posizionamento | 0.001 mm |
| Area di lavoro dell'asse (max) | 890 mm*560 mm*50 mm |
| Stazione di lavoro | |
| Fissazione dei PCB | Standard, specializzazione |
| Carico/scarico di PCB | manuale |
| Dimensione del PCB (massimo) | 450*350 mm |
| Spessore del PCB (massimo) | 5 mm |
| Fabbricazione | |
| Fabbricazione per la rigidità | Fabbricazione personalizzata |
| Fissazione dei dispositivi | macchine |
| Motore a fusione | |
| Potenza | 150 W |
| Fusoliera | 60000 giri/min |
| Proteggere | raffreddamento auto/a vento |
| Cambio di taglio | Specializzazione |
| Capacità di routing | |
| Velocità di taglio (max.) | 80 mm/s |
| Velocità di marcia (max.) | 2500 mm/s |
| Precisione di taglio | 0.01 mm |
| Sistema a vuoto | |
| Potenza a vuoto | 3.5KW AC 380V |
| Vaso | piombo |
| Servizi pubblici | |
| Potenza | 2.0KW AC380V |
| Fornitura d'aria | 4-6 kg/cm2 |
| Programmazione | |
| Modifica del programma | Inline |
| Modifica delle funzioni | Linea, arco, cerchio, curva a U |
| Immagazzinamento dei programmi | HDD |
| Sistema di visione | SONE colore CCD |
| tagliatore di fresatura | Automobile |
| Impostazione a vuoto | Automobile |
| Monitor dell'operazione | |
| Indicatore | Indicatore Stato della macchina |
| controllo degli strumenti | La durata dell'utensile di rilevamento automatico, l'uso di prove temporali |
| Protezione motore | Dispone di una funzione di protezione contro surriscaldamento, sovraccarico e bassa tensione |
| controllo del sovraccarico del motore | Avere sovraccarico, la linea è normale, funzione di protezione bassa tensione |
| Tempo utile per lo strumento | durata di vita dell'utensile di rilevamento automatico, |
| Dati statistici | Modello separato di scheda, conteggio separato, diversi metodi di conteggio |
| Registro degli errori | Software registra automaticamente tutti gli allarmi memoria delle macchine |
| III. Esattezza | |
| Precisione dell'asse | 0.001 mm |
| Precisione di taglio | 0.1 mm |
| IV. Sicurezza | |
| Protezione dell'area di lavoro | Con quattro protezioni sigillate |
| Sensore di porta | Sensore del microinterruttore della porta di sicurezza anteriore e posteriore (facoltativo) |
| Tasto di arresto di emergenza |
Caratteristiche:
1. due tavoli di lavoro si tagliano alternativamente, è possibile caricare e decollare PCB durante un altro taglio di tavolo.
2. Risultato di taglio speciale che basso stress, hi-precisione, hi-qualità con bit router
3. in alternativa-taglio diverso programma
4. User friendly funzionalità di visualizzazione drasticamente migliorata mediante l'uso del pannello touch
5. Riduzione dei costi di funzionamento con la funzione di gestione dell'altezza dell'asse Z-cambiamento automatico in più fasi per bit del router ((conteggio del foglio di taglio o della distanza)
6. Corrisponde con PCB di grandi dimensioni ((550mmx450mm cambiando per grande base principale)
7. Prevenire il guasto del prodotto rilevando i bit del router caduti e rotti
8. Creare facilmente il programma di taglio anche se non ci sono dati CAD PCB con l'uso di TEACHING CAMERA ((opzione)
