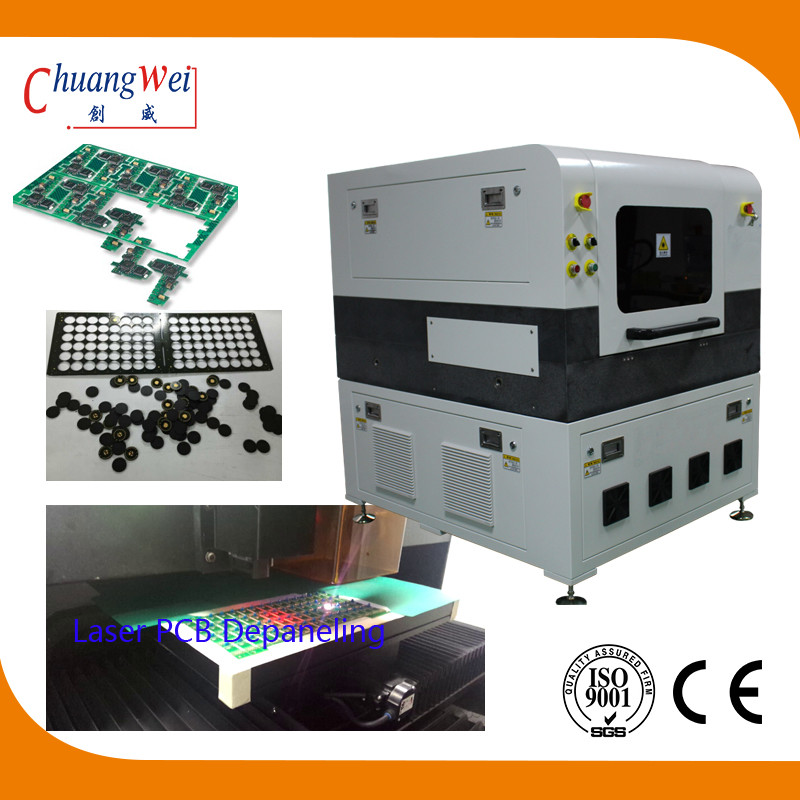

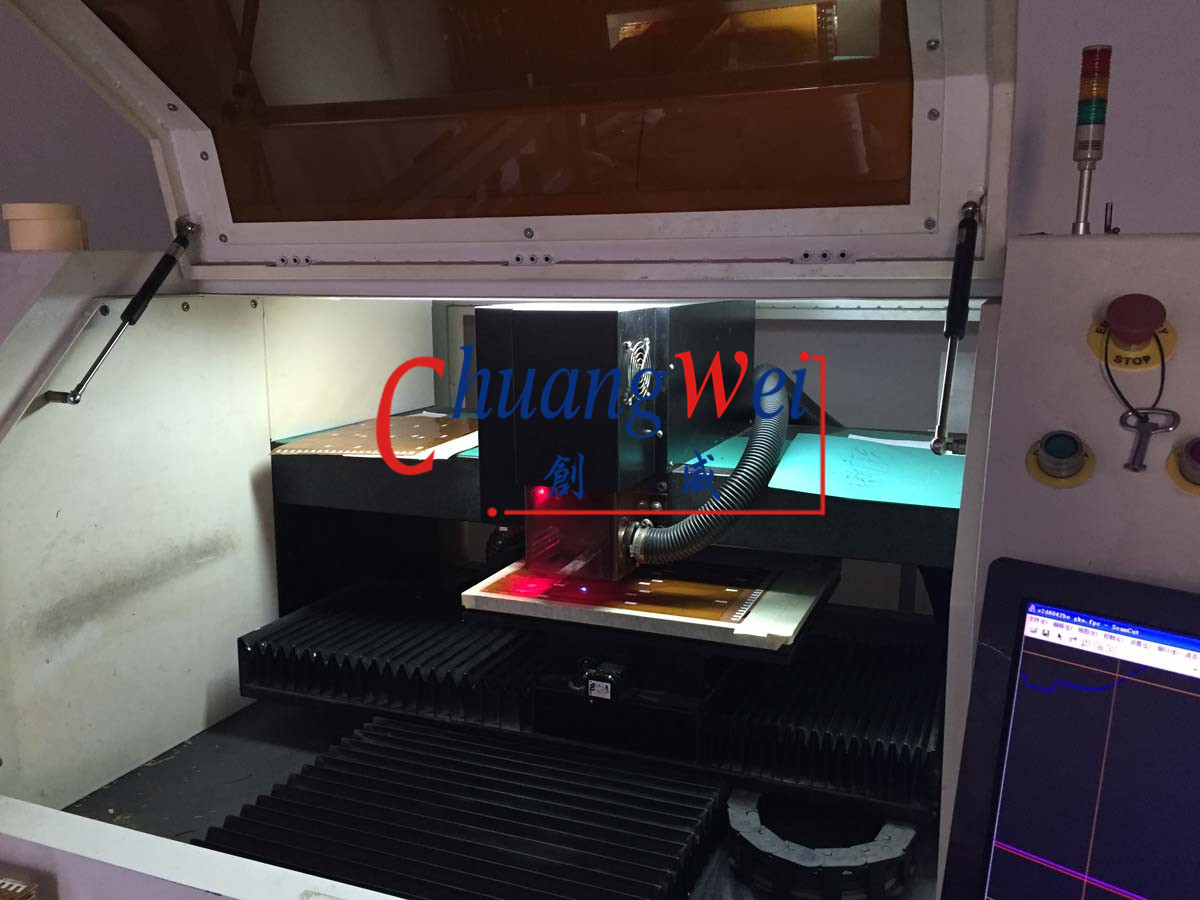

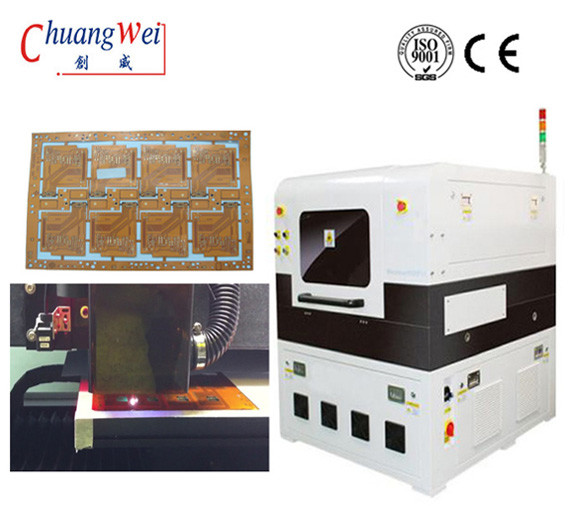

la macchina UV del separatore del PWB del laser di 10W Optowave per non contatta Depaneling


Separatore PCB laser a onde ottiche UV da 10 W per depaneling senza contatto

Negli ultimi anni le macchine e i sistemi laser di depaneling (singolatura) di PCB hanno guadagnato popolarità.La depanalizzazione/selezione meccanica viene eseguita con i metodi di fresatura, fustellatura e sega a cubetti.Tuttavia, poiché le schede diventano più piccole, più sottili, flessibili e più sofisticate, questi metodi producono uno stress meccanico ancora più esagerato sulle parti.Le lastre di grandi dimensioni con substrati pesanti assorbono meglio queste sollecitazioni, mentre questi metodi utilizzati su lastre complesse e sempre restringenti possono provocare rotture.Ciò comporta una produttività inferiore, insieme ai costi aggiuntivi di attrezzature e rimozione dei rifiuti associati ai metodi meccanici.
Nell'industria dei PCB si trovano sempre più circuiti flessibili e presentano anche sfide per i vecchi metodi.Su queste schede risiedono sistemi delicati e metodi non laser faticano a tagliarli senza danneggiare i circuiti sensibili.È necessario un metodo di depaneling senza contatto e i laser forniscono un metodo di singolarizzazione altamente preciso senza alcun rischio di danneggiarli, indipendentemente dal substrato.

Sfide di depaneling utilizzando seghe per fresatura/fustellatura/taglia a dadini


• Danni e fratture a substrati e circuiti dovuti a sollecitazioni meccaniche
• Danni al PCB a causa di detriti accumulati
• Necessità costante di nuove punte, matrici e lame personalizzate
• Mancanza di versatilità: ogni nuova applicazione richiede l'ordinazione di utensili, lame e stampi personalizzati
• Non va bene per tagli ad alta precisione, multidimensionali o complicati
• Non utile depaneling/singolare PCB schede più piccole


I laser, d'altra parte, stanno guadagnando il controllo del mercato del depaneling/singulazione PCB grazie alla maggiore precisione, al minor stress sulle parti e alla maggiore produttività.Il depaneling laser può essere applicato a una varietà di applicazioni con una semplice modifica delle impostazioni.Non c'è affilatura di punte o lame, tempi di riordino di matrici e parti o bordi incrinati/rotti a causa della coppia sul supporto.L'applicazione dei laser nel depaneling PCB è dinamica e un processo senza contatto.

Vantaggi del depaneling/singolatura di PCB laser


• Nessuna sollecitazione meccanica su substrati o circuiti
• Nessun costo di attrezzature o materiali di consumo.
• Versatilità: possibilità di modificare le applicazioni semplicemente modificando le impostazioni
• Riconoscimento fiduciario: taglio più preciso e netto
• Riconoscimento ottico prima dell'inizio del processo di depaneling/singolatura PCB.
• Possibilità di depannare praticamente qualsiasi supporto.(Rogers, FR4, ChemA, Teflon, ceramica, alluminio, ottone, rame, ecc.)
• Straordinaria qualità di taglio che mantiene tolleranze fino a < 50 micron.
• Nessuna limitazione di progettazione: capacità di tagliare virtualmente e dimensionare la scheda PCB, compresi i contorni complessi e le schede multidimensionali


Specifiche di depaneling per PCB laser
