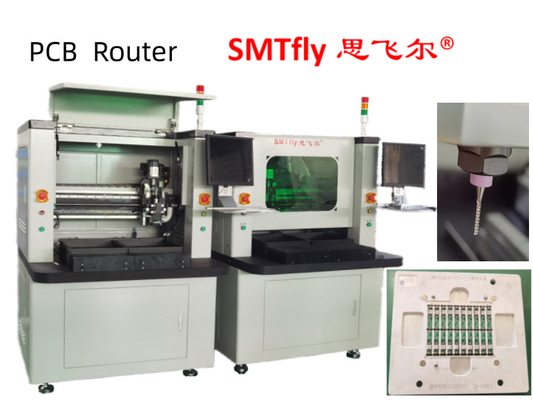

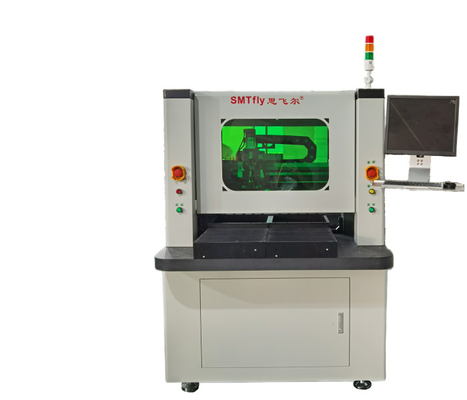

Stazioni doppia del colpo 2 di vuoto macchina del router del PWB di 3.0mm - di 0,5 con cambiamento pungente manuale


Equipaggiamento di router per separatori di PCB a doppio vuoto prodotto da Chuangwei


Specificità

• Impostazione Fixture: 2 stazioni
• Area di lavoro: X: 320 mm, Y: 320 mm, Z: 60 mm
• Area di taglio: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• Altezza dei componenti del PCB: lato superiore: 15 mm Lato inferiore: 45 mm ((con giunzione specifica)
• Spessore del PCB: da 0,5 a 3,0 mm
• Diametro del bit del router: 0,8 ~ 2,0 mm (opzione: oltre 2,0 mm)
• Precisione di taglio: ± 0,10 mm
• Accuratezza di posizionamento: ± 0,01 mm
• Repetitività di posizionamento: ± 0,02 mm
• Numero di assi in uso: 7 assi (X, YL, YR, Z, Carry, P/P, trasportatore).
• Velocità di guida (max): X, YL, YR: 1000 mm/sec, Z: 750 mm/sec
• Velocità di taglio (max) : X, Y, Z: 100 mm/sec (secondo le specifiche di Bit per la migliore impostazione della velocità)
• Motore a fusione: motore ad alta velocità a frequenza variabile di 150 W (max.50,000rpm)
• Modifica dei bit: manuale
• Capacità di taglio: lineare, circolare, curva U, arco, curva L
• Motore di asse: 7 assi (150W servomotori CA)
• Conteggio di spostamento dei bit: massimo 2
• Pianificazione del percorso: inserimento diretto delle coordinate o guida manuale con telecamera CCD × 10
• Sensore della zona di sicurezza: n/a
• Rilevazione di rottura dei bit: standard
• Memoria dei programmi: HDD
• Backup del programma: USB
• Sistema operativo: Windows 7
• Interfaccia uomo-macchina: touchscreen monitor industriale + tastiera + mouse
• Regolazione del trasportatore: regolazione manuale Max: Y: 350 mm Min: Y: 100 mm
• Capacità di carico del trasportatore: Max: 2 kg
• Carico/scarico dei PCB: automatico
• Fornitura di alimentazione: 3 fasi AC220V±3% 50Hz/60Hz, 3,5 kw
• Aria: 0,5 MPa
• Dimensioni: (W) 2002 mm x (D) 1279 mm x (H) 1716 mm + torre di segnalazione 578 mm
• Peso: circa 500 kg

Caratteristiche:

1. Separatore PCB a due diapositive

2. basso stress

3Un filo tagliente.

4. carico/scarico manuale

5. Taglio ad alta velocità con comando a 4 assi

6- Insegnamento semplice con elaborazione delle immagini


Perché scegliere noi?

1Ingegneri disponibili per il servizio di macchinari all'estero.

Gli ingegneri sono disponibili per essere inviati in altri paesi per fare formazione meccanica e fornire supporto tecnico.
2Garanzia di un anno per le macchine, esclusi gli accessori.

La struttura robusta e le lame di acciaio giapponesi hanno ottenuto buone valutazioni e sono state riconosciute da clienti stranieri.i clienti devono sostenere solo le spese di trasporto.

3..un servizio clienti efficace.

Tutti insieme siamo più forti e più saggi di ciascuno di noi individualmente.Per avere successo, dobbiamo assumerci le nostre responsabilità, cooperare con i colleghi e con i dipartimenti,comunicare efficacemente tra loro, promuovere l'entusiasmo e partecipare al processo decisionale, essere facilmente raggiungibili dai clienti e fornire risposte rapide per risolvere i loro problemi e creare valore per i clienti

4La tecnica matura e il precursore del processo producono macchinari di alta qualità.

Come la più grande fabbrica in Cina meridionale, abbiamo 12 anni di esperienza su macchine separatori PCB e macchine di saldatura.
Il nostro team di ricerca e sviluppo aggiorna continuamente le macchine esistenti per soddisfare la tendenza di sviluppo del mercato
