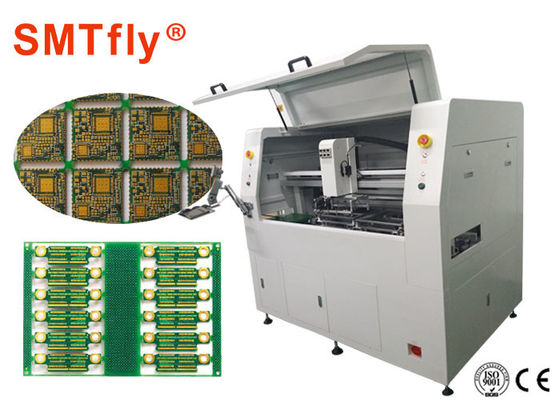

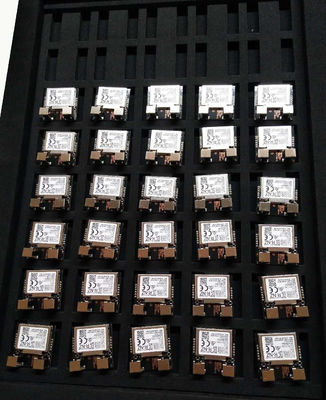

Macchina per la marcatura dei circuiti stampati per 4 assi di controllo con taglio liscio

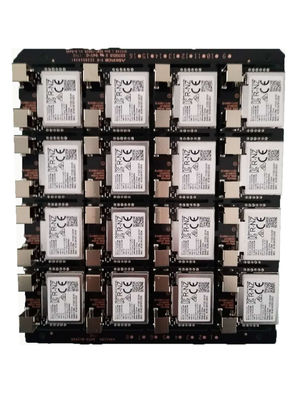

Separatore PCB a due diapositivi per la migliore soluzione di depaneling con bordo di taglio liscio

Caratteristiche:

1. Separatore PCB a due diapositive

2. basso stress

3Un filo tagliente.

4. carico/scarico manuale

5. Taglio ad alta velocità con comando a 4 assi

6- Insegnamento semplice con elaborazione delle immagini

Descrizione

Interscambiatore scorrevole a due vie

Questo scambiatore di lavoro fornisce uno spazio di lavoro simultaneamente in e fuori per limitare il tempo di inattività, che a sua volta raggiunge il massimo valore di uscita.

Duplicazione del percorso

L'utente deve solo impostare due punti di riferimento per duplicare lo stesso percorso, risparmiando tempo di programmazione.

Sezione di bit di routing

L'utente può impostare una distanza designata e avere il bit di routing spostato su o giù per creare una nuova sezione di bit di promozione per tagliare le schede per moltiplicare la vita del bit di routing.

Interfaccia grafica amichevole

Il sistema Windows XP e l'interfaccia grafica utente (GUI) sono adottati, che consente all'utente di imparare e utilizzare il programma facilmente.

Specificità

• Impostazione Fixture: 2 stazioni
• Area di lavoro: X: 320 mm, Y: 320 mm, Z: 60 mm
• Area di taglio: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• Altezza dei componenti del PCB: lato superiore: 15 mm Lato inferiore: 45 mm ((con giunzione specifica)
• Spessore del PCB: da 0,5 a 3,0 mm
• Diametro del bit del router: 0,8 ~ 2,0 mm (opzione: oltre 2,0 mm)
• Precisione di taglio: ± 0,10 mm
• Accuratezza di posizionamento: ± 0,01 mm
• Repetitività di posizionamento: ± 0,02 mm
• Numero di assi in uso: 7 assi (X, YL, YR, Z, Carry, P/P, trasportatore).
• Velocità di guida (max): X, YL, YR: 1000 mm/sec, Z: 750 mm/sec
• Velocità di taglio (max) : X, Y, Z: 100 mm/sec (secondo le specifiche di Bit per la migliore impostazione della velocità)
• Motore a fusione: motore ad alta velocità a frequenza variabile di 150 W (max.50,000rpm)
• Modifica dei bit: manuale
• Capacità di taglio: lineare, circolare, curva U, arco, curva L
• Motore di asse: 7 assi (150W servomotori CA)
• Conteggio di spostamento dei bit: massimo 2
• Pianificazione del percorso: inserimento diretto delle coordinate o guida manuale con telecamera CCD × 10
• Sensore della zona di sicurezza: n/a
• Rilevazione di rottura dei bit: standard
• Memoria dei programmi: HDD
• Backup del programma: USB
• Sistema operativo: Windows 7
• Interfaccia uomo-macchina: touchscreen monitor industriale + tastiera + mouse
• Regolazione del trasportatore: regolazione manuale Max: Y: 350 mm Min: Y: 100 mm
• Capacità di carico del trasportatore: Max: 2 kg
• Carico/scarico dei PCB: automatico
• Fornitura di alimentazione: 3 fasi AC220V±3% 50Hz/60Hz, 3,5 kw
• Aria: 0,5 MPa
• Dimensioni: (W) 2002 mm x (D) 1279 mm x (H) 1716 mm + torre di segnalazione 578 mm
• Peso: circa 500 kg
