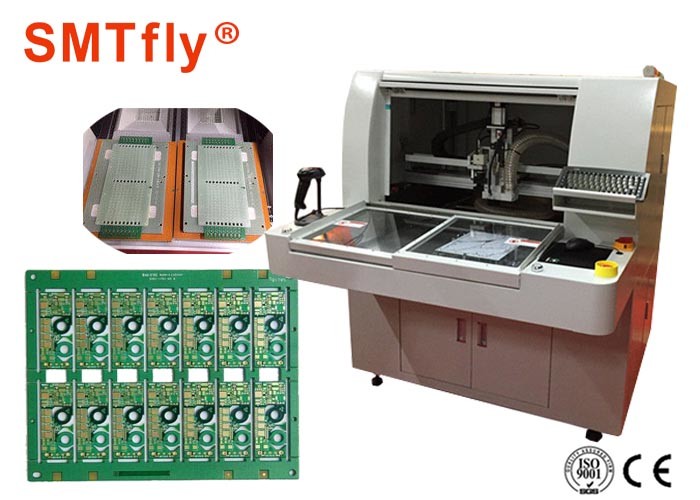

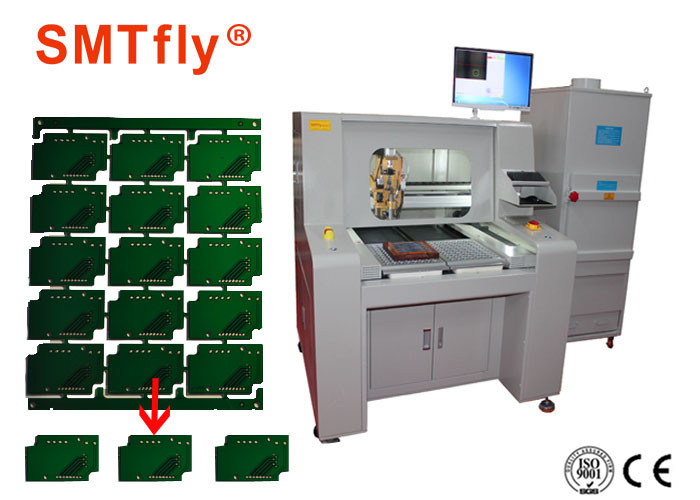

Router in-linea della macchina/PWB Depaneling del router del PWB con il fuso di KAVO
1. Elenco dei pezzi del router del PWB Depanelizer
| I. Hardware | |
| FUSO | Fuso di KAVO |
| CCD | Linea macchine fotografiche industriali di Sony 520 |
| LENTE | Computar EX2C |
| Vite | Importazioni della vite della palla di messa a terra di precisione di TBI |
| Guida | HIWIN che allarga la ferrovia di guida lineare importata |
| MOTORE | Serie di JiaBao LCF |
| CARTA DELL'INGRESSO/USCITA CONTRONL | HFC PCI-9074 |
| CARTA DEL DRIVER CONTRONL | HFC PCI-9074 |
| SCHEDA DI INGRESSO/USCITA | PCI-9074-64pcs/-38pcs |
| Pulizia statica | Serie di STATIC-ST401A |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Interfaccia della macchina | AOC LCD17», topo di Logitech |
| 2. software | |
| Sistema di controllo | Windows XP Professional (Service3, v.3244) |
| GUI di operazione | Windows XP inglese |
| Il programma pubblica | In linea |
| Sistema di visione | Contrappeso del CCD AOTU |
| Sistema di controllo | Versione di F 1.2.88 |
2. Parametri del router del PWB Depanelizer
| In generale | |
| Dimensioni (W*D*H) | 1370mm*1650mm*1450mm |
| Peso | 650KG |
| Altezza sfalsata | 60~110mm |
| Manipolatore | |
| Tipo del motore | Serie di JiaBao |
| Posizionamento della ripetibilità | 0.001mm |
| Area di lavoro di asse (massima) | 830mm*580mm*50mm |
| Posto di lavoro | |
| Fissazione del PWB | norma, specializzazione |
| Carico/che scarica del PWB | manuale |
| Dimensione del PWB (massima) | 320*320mm |
| PWB spesso (massimo) | 5mm |
| Fixturing | |
| Rigidità che fixturing | Dispositivo del cliente di uso |
| Fissazione di Fixturing | macchinario |
| Motore mandrino | |
| Potere | 150W |
| Fuso | 60000rpm/min |
| Protegga | auto/raffreddamento del vento |
| Taglierina del cambiamento | Specializzazione |
| Guida della capacità | |
| Tagliando velocità (massimo) | 80mm/s |
| Determinando velocità (massimo) | 2500mm/s |
| Precisione del taglio | 0.01mm |
| Sistema di vuoto | |
| Potere di vuoto | 3.5KW CA 380V |
| Vuoto | piombo |
| Utilità | |
| Potere | 2.0KW AC380V |
| Dotazione d'aria | 4-6KG/cm2 |
| Programmazione | |
| Il programma pubblica | In linea |
| La funzione pubblica | Linea, arco, circula, U-curva |
| Stoccaggio di programma | HDD |
| Sistema di visione | CCD di colore di SONE |
| contrappeso della fresa | AUTO |
| Messa a punto di vuoto | AUTO |
| Monitor di operazione | |
| Iindicator | Stato della macchina di Iindicator |
| controllo dello strumento | Vita automatica dello strumento di rilevazione, l'uso di prova di tempo |
| Motore proteggere | Abbia surriscaldamento, il sovraccarico, funzione della protezione di bassa tensione |
| motore sopra il controllo di caricamento | Abbia sovraccarico, la linea è funzione della protezione di tensione normale e bassa |
| Tempo utilizzabile dello strumento | Vita automatica dello strumento di rilevazione, |
| Statistica di dati | Modello separato del bordo, separante conteggio, diversi metodi di conteggio |
| Annotazione di errore | Il software registra automaticamente tutta la memoria degli allarmi delle macchine |
| III. accuratezza | |
| Precisione di asse | 0.001mm |
| Taglio della precisione | 0.1mm |
| IV. sicurezza | |
| L'area di lavoro protegge | Con quattro protezione sigillata |
| Sensore della porta | Anteriore e posteriore sensore del microinterruttore della porta di sicurezza (facoltativo) |
| Tasto di arresto di esigenza |
3. Fuso del router KAVO del PWB Depanelizer
4. Aspirapolvere del router del PWB Depanelizer
5. PWB rapido ed efficiente Singulation
Nel considerare i numerosi metodi disponibili per il singulation del PWB, è difficile da decidere quale potrebbe essere il meglio. A ChuangWei proponiamo che i nostri router del PWB siano il più efficiente e modo più rapido ai PWB del singulate. Per il depanelization libero di sforzo utilizziamo un pezzo del router che minimizza lo sforzo sulle componenti, quindi tenendole intatte e lavorando competente. Il sistema di adeguamento del pezzo del router sposterà automaticamente fino a 5 livelli differenti di profondità, che ridurranno la sostituzione pungente. La velocità di taglio del pezzo del router ha un massimo di 50mm al secondo, mentre la velocità di viaggio è un massimo di 800mm al secondo. I nostri router del PWB inoltre contengono un fuso ad alta velocità che sosterrà la precisione mentre accelera il processo. La struttura è sicura di sostenere con le viti precise della palla impiegate su una X, Y, asse di Z e di essere veloce con un motore mandrino che crea fino alle rotazioni 60,000rpm.
