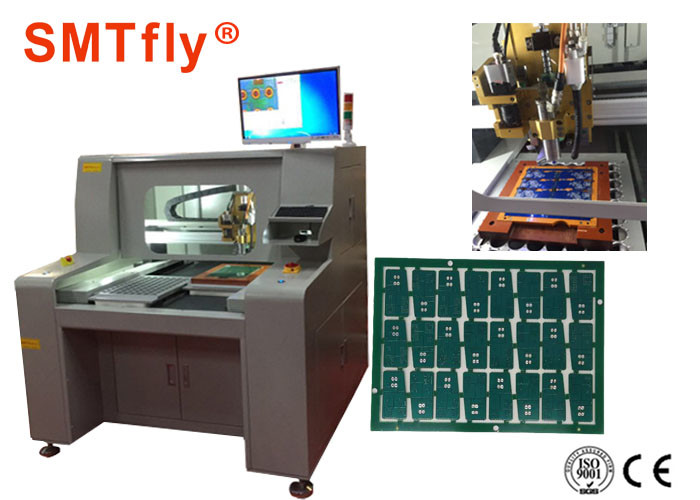

PWB rapido ed efficiente Singulation dell'alta del PWB del router della macchina stazione di lavoro doppia efficiente del PWB Singulation
Nel considerare i numerosi metodi disponibili per il singulation del PWB, è difficile da decidere quale potrebbe essere il meglio. In Cina proponiamo che i nostri router del PWB siano il più efficiente e modo più rapido ai PWB del singulate. Per il depanelization libero di sforzo utilizziamo un pezzo del router che minimizza lo sforzo sulle componenti, quindi tenendole intatte e lavorando competente. Il sistema di adeguamento del pezzo del router sposterà automaticamente fino a 5 livelli differenti di profondità, che ridurranno la sostituzione pungente. La velocità di taglio del pezzo del router ha un massimo di 50mm al secondo, mentre la velocità di viaggio è un massimo di 800mm al secondo. I nostri router del PWB inoltre contengono un fuso ad alta velocità che sosterrà la precisione mentre accelera il processo. La struttura è sicura di sostenere con le viti precise della palla impiegate su una X, Y, asse di Z e di essere veloce con un motore mandrino che crea fino alle rotazioni 60,000rpm.
Di facile impiego
Non solo sono i nostri router del PWB efficienti e veloce, sono molto facili da operare pure. Il singulation del PWB può essere iniziato sulle nostre macchine con il tocco semplice di bottone esterno. Il software per l'elaborazione dell'immagine lo rende che non richiede sforzo per programmare i percorsi taglienti specifici con la tecnologia di clic e del punto. La telecamera CCD incorporata tiene conto la compensazione automatica di allineamento, rendendo il depanelization ancor più senza problemi. Progettato per accesso e le riparazioni facili, le nostre macchine sono manutenzione bassa pure.
Specificazione
| Modello | CW-F04 |
| Area di lavoro standard | 450*350mm |
| Potere | 220V, 4.2KW |
| Ripetibilità del manipolatore | ±0.02mm |
| Risoluzione | ±0.01mm |

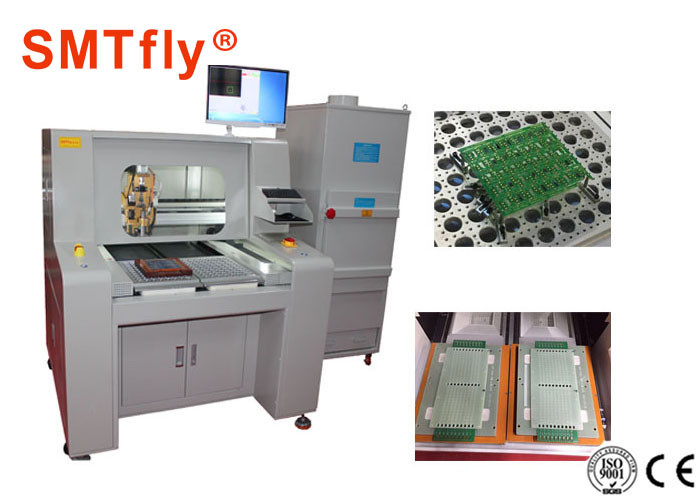

| Posizionamento del bordo | Stazione di lavoro doppia con il dispositivo del nido o il dispositivo del perno |
| Posizione del pannello | Individuato dai fori di foggiatura o dai bordi del PWB |
| Caricamento | Manuale |
| Scarico | Manuale |
| Dimensione del pannello | 450*350mm |
| Spessore del pannello | 0.5-3.5mm |
| Motore mandrino | fuso della stella del mattino 0.5kW |
| Cambiamento dello strumento | Manuale |
| Sistema di filtrazione della polvere | Aspirapolvere 3KW |
| Sistema di visione | Videocamera di alta risoluzione del CCD |
| Programmazione | La visione ha assistito l'insegnamento manuale punto a punto |
| Funzione di editazione | Visione di funzionamento a secco assistita/modo di esecuzione dei test |
| Peso della macchina | 500kgs |
| Dimensione della macchina | 113*140*108cm |
Applicazione:
Per i bordi di macinazione del PWB del collegamento dei giunti che depaneling.
Usato per tutte le industrie elettroniche che coprono l'alimentazione elettrica, computer, telefono cellulare, elettrodomestico, elettronica automobilistica, i cavi & connettore…
