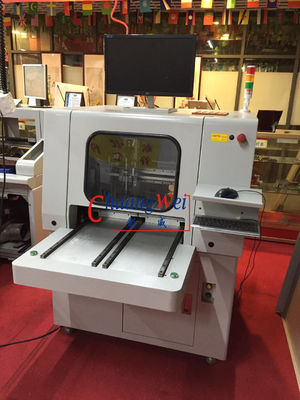

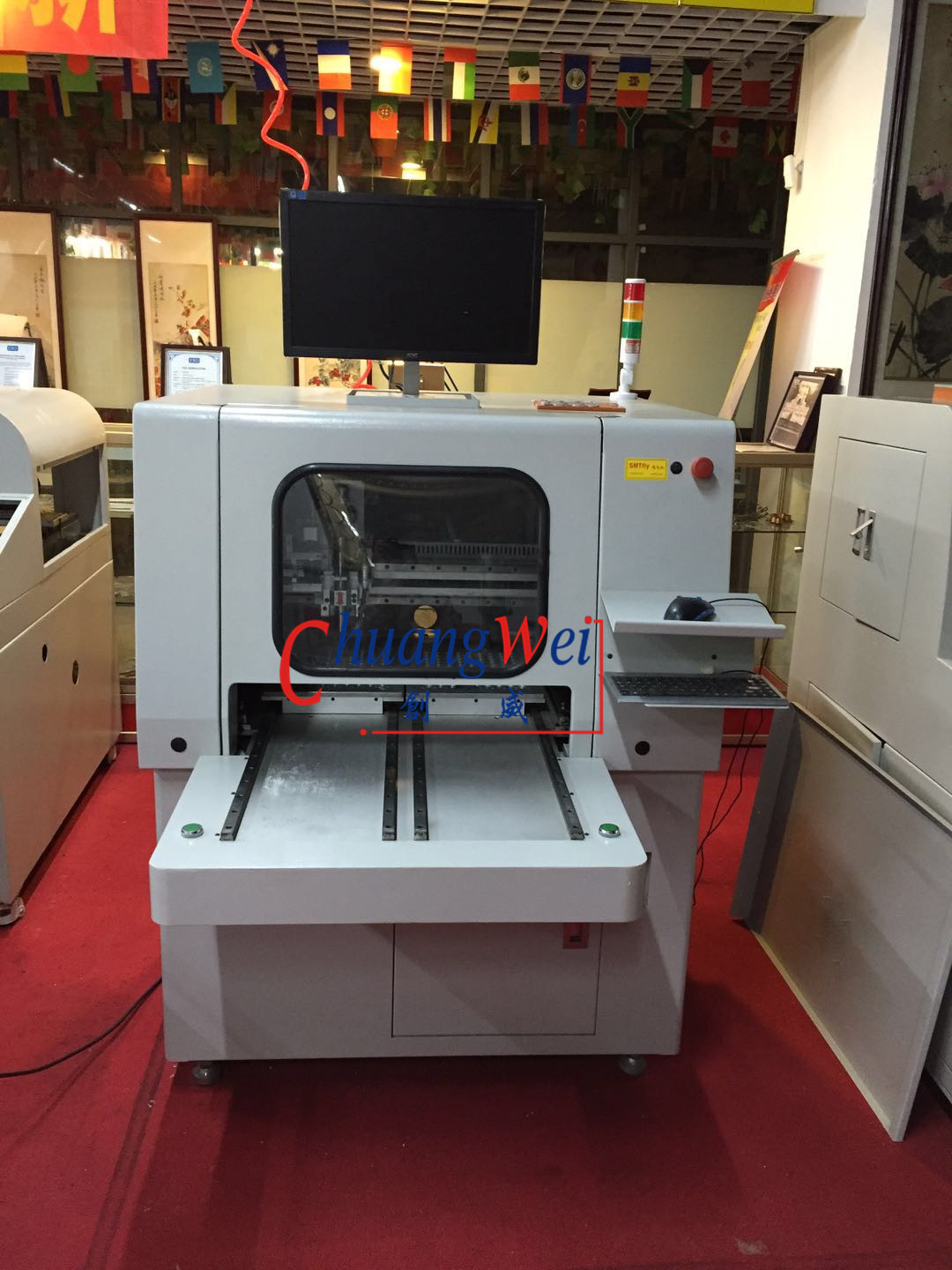

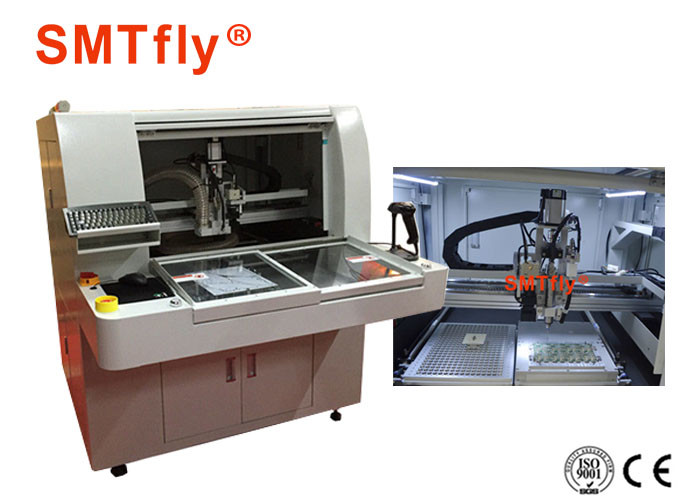

La macchina del router del PWB del PWB Depanelizer con software astuto Gerber ha importato la funzione
Caratteristiche del PWB Depanelizer:
1. Rivestimento tagliente regolare soltanto dal taglio del router.
2. C'è poca distorsione sul PWB durante il taglio perché per mezzo del motore mandrino ad alta frequenza. È 1/10 di pressatura, 1/100 di rottura a mano.
3. cambiamento di programma di Un-tocco.
4. Capace di tagliare la fodera e l'arco con la macchina del router, diminuisca la restrizione su progettazione del PWB.
5. Il codice colto o la MASCHERA di QR HA MORSO il programma scelto automatico di taglio, o controlla l'accordo fra il taglio il programma e della MASCHERA.
6. La raccolta di polvere potente ha minimizzato l'adesione della polvere sul PWB.
7. Pezzo sviluppato del router di rendimento elevato che ha ampliato la sporcizia pungente di sollievo e di vita.
8. Costo ridotto del PWB perché bisogno che fa V-scanalatura sul PWB
Specificazione del PWB Depanelizer:
| I. Hardware | |
| Modelli di sistema/tipi | Windows 7 |
| In generale | |
| Orma (LxWxH) | 800mm*850mm*1700mm |
| Peso (approssimativo) | 350KG |
| Basamenti regolabili della macchina (per altezza) | 60~110mm |
| Manipolatore | |
| Motore del manipolatore | Serie di Panasonic MINAS A5 |
| Ripetibilità del manipolatore | 0.001mm |
| Configurazione di asse | |
| Viaggio massimo di asse (X, Y, Z) | 400mm*650mm*50mm |
| Posto di lavoro | |
| Posizionamento del bordo | Dispositivo che posiziona, posizionamento universale del ditale, correzione di visione |
| Carico/che scarica | manuale |
| Guida della gamma | 300mm*280mm |
| Spessore del pannello | 3mm |
| Fixturing | |
| Fixturing rigido | Ditale universale & dispositivo antistatico |
| Morsetto superiore | Facendo uso del posizionamento del foro |
| Motore mandrino | |
| Potere | 100W |
| Velocità massima | 60000rpm/min |
| Raffreddamento | Raffreddamento naturale e raffreddato ad aria |
| Dimensione bit del router | 3mm*3mm |
| Cambiamento dello strumento | Chiave speciale di uso |
| Guida della capacità | |
| Velocità di guida massima | 100mm/s |
| Ripetibilità | 0.02mm |
| Sistema di vuoto | |
| Potere | Motore monofase 0.75KW220V |
| Filtrazione | Verticale ed orizzontale |
| Utilità | |
| Potere | 1.5KW AC220V |
| Dotazione d'aria | 4~5KG/cm2 |
| II. software e programmare | |
| Piattaforma del sistema | Windows 7 |
| Stabilità di sistema | 24 ore senza eccezione |
| Sistema di visione | Sistema di correzione di allineamento di visione del CCD di precisione (SONY 250 serie) |
| Programmazione | |
| Online | Programmazione online |
| Funzione di editazione | Arco diritto, diagonale, circolare, cerchio |
| No. dei programmi che possono essere installati | selezioni una posizione di stoccaggio secondo il requisito del cliente |
| Configuri la telecamera CCD per programmare | CCD di alta precisione di Fangchen F130 |
| Compensazione del diametro di Toolbit | Fornisca gli angoli differenti per compensare l'utente per scegliere le forme differenti |
| Regolazione di intervallo del cambiamento del filtro (distanza) | filtro e polvere di pulizia automatici alla scatola della raccolta di polvere quando elaborare è realizzata centralizzata ogni volta |
| Monitor di operazione | |
| luce della torre 3-color | monitor della luce 3-color le condizioni di lavoro della macchina |
| Rilevazione della rottura dello strumento | Rilevazione automatica di vita dello strumento & di tempo usando |
| Rilevazione di surriscaldamento del motore | surriscaldando, sovraccarico, funzione di protezione di bassa tensione |
| Servo rilevazione di sovraccarico | Il sovraccarico, la linea è funzione normale e a bassa tensione della protezione |
| Inseguimento di vita dello strumento | rilevazione di tempo di vita dello strumento |
| Contatore del bordo del PWB | oggetto di taglio, tagliente conteggio, modo differenziato di conteggio. |
| Allarme del cambiamento del filtro a depressione | non usare al filtro a depressione |
| Storia di errore della macchina | Il software registra automaticamente tutta la memoria degli allarmi |
| III. accuratezza | |
| Precisione di posizionamento di asse | 0.01mm |
| Guida dell'accuratezza | 0.02mm |
| IV. sicurezza | |
| Area di lavoro inclusa | Facendo uso di una protezione di quattro guarnizioni |
| Sensori dell'interruttore di sicurezza della porta | sensore del microinterruttore |
| Bottone dell'arresto di emergenza | Sì |
Caratteristiche del PWB DepanelizerTechnical:
1. Precisione strutturale, il carico uniformemente, eliminare sforzo interno
2. Sicuro, facile da operare
3. Per elettronica, telefoni cellulari, computer, PWB, FPC (circuito stampato flessibile)
I nostri vantaggi e servizio:
1. Produttori originali del depanelizer del PWB, concessioni di prezzi
2. Servizi di sostegno tecnici di giorno di promessa
3. Limiti la manipolazione dei reclami, mezz'ora di nuovo ai clienti
4. Esperti in Depanel, la misura del sottoprogramma professionale del PWB
5. L'installazione e l'addestramento in loco è disponibili
