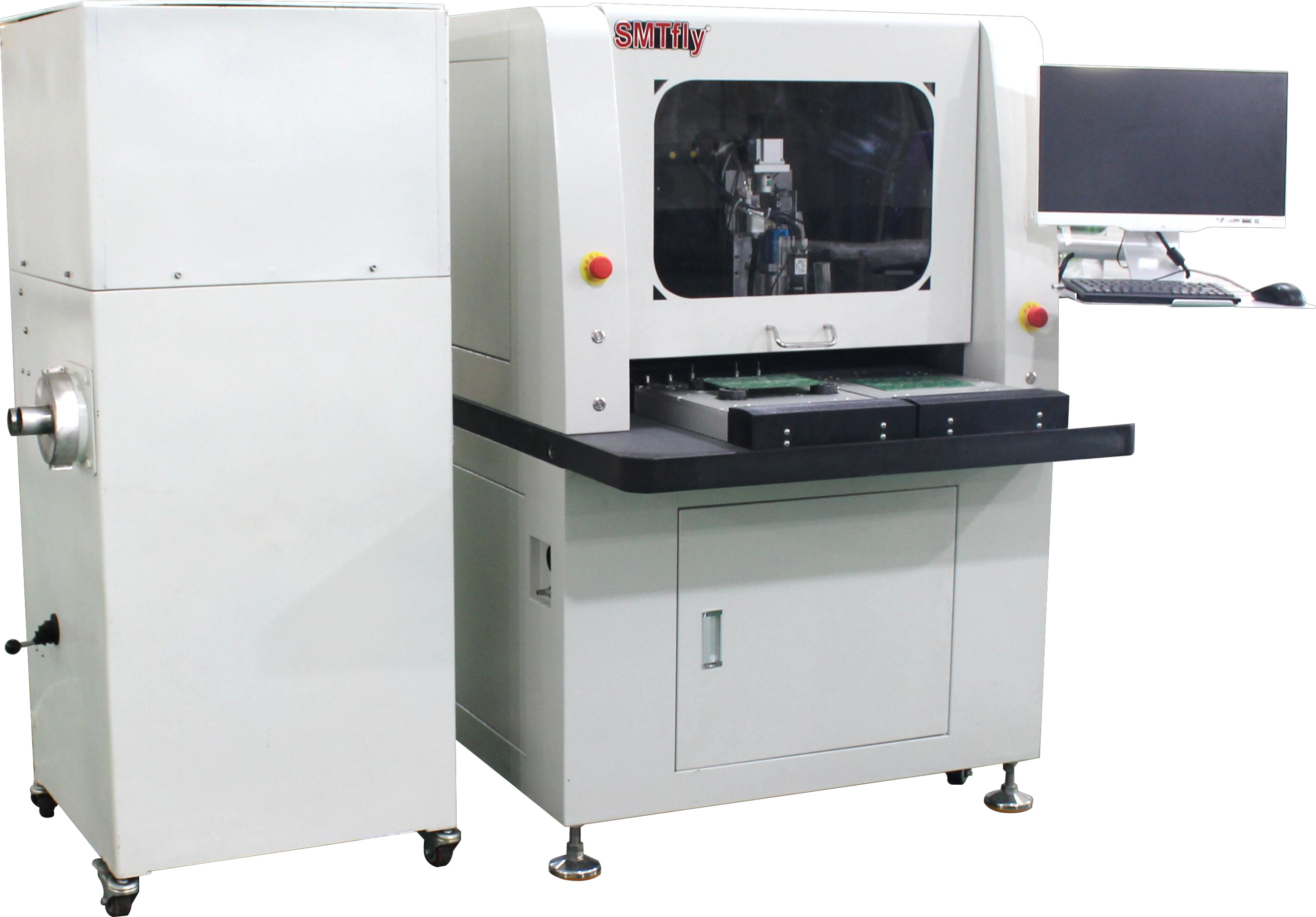

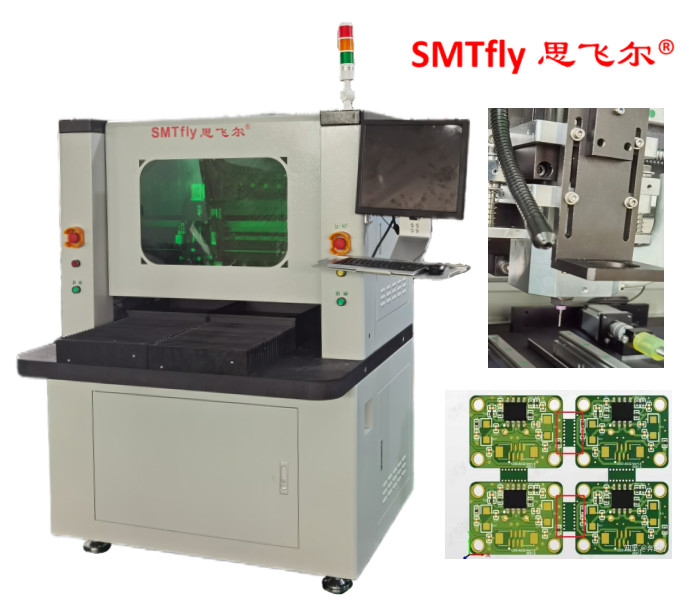

60000RPM FR4 Industrial PCB Depaneling Router Device, PCB Separator
Router per la rimozione dei pannelli di PCBSpecificità:
| I. Hardware | |
| Modelli/tipi di sistemi | Windows 7 |
| In generale | |
| Impressione (LxWxH) | 800 mm*850 mm*1700 mm |
| Peso (approssimativo) | 350 kg |
| Scavi regolabili per macchine (per altezza) | 60~110 mm |
| Manipolatore | |
| Motore manipolatore | Serie Panasonic MINAS A5 |
| Ripetibilità del manipolatore | 0.001 mm |
| Configurazione dell'asse | |
| Viaggio massimo dell'asse (X,Y,Z) | 400 mm*650 mm*50 mm |
| Stazione di lavoro | |
| Posizionamento della scheda | Posizionamento del dispositivo, posizionamento universale del dito, correzione della vista |
| Carico/scarico | manuale |
| Intervallo di routing | 450 mm*350 mm |
| Spessore del pannello | 3 mm |
| Fabbricazione | |
| Fabbricazione rigida | Dentile universale e apparecchio antistatico |
| Clampaglia superiore | Utilizzando il posizionamento del foro |
| Motore a fusione | |
| Potenza | 100 W |
| Velocità massima | 60000 giri/min |
| Frigorifero | raffreddamento naturale e raffreddamento ad aria |
| Dimensione del bit del router | 3 mm*3 mm |
| Cambio di utensile | Utilizzare una chiave speciale |
| Capacità di routing | |
| Velocità massima di routing | 100 mm/s |
| Ripetibilità | 00,02 mm |
| Sistema a vuoto | |
| Potenza | 0.75KW220V Motore monofase |
| Filtrazione | Verticale e orizzontale |
| Servizi pubblici | |
| Potenza | 1.5KW AC220V |
| Fornitura d'aria | 4-5 kg/cm2 |
| II. Software e programmazione | |
| Piattaforma di sistema | Windows 7 |
| Stabilità del sistema | 24 ore senza eccezioni |
| Sistema di visione | Sistema di correzione dell'allineamento visivo CCD di precisione (serie SONY 250) |
| Programmazione | |
| On-line | Programmazione online |
| Funzione di modifica | Diritta, diagonale, arco circolare, cerchio |
| Numero di programmi installabili | selezionare un luogo di stoccaggio in base alle esigenze del cliente |
| Configurare la telecamera CCD per la programmazione | Fangchen F130 CCD ad alta precisione |
| Compensazione del diametro dell'attrezzatura | Fornire diversi angoli per compensare l'utente a scegliere forme diverse |
| Impostazione del filtro Cambiare intervallo (distanza) | filtro di pulizia automatica e polvere a polvere scatola di raccolta quando la lavorazione è completata centralizzata ogni volta |
| Monitor dell'operazione | |
| Luce a torre a 3 colori | 3 colori di luce monitorare le condizioni di lavoro della macchina |
| Detezione di rotture degli utensili | Determinazione automatica della durata dell'utensile e del tempo di utilizzo |
| Detezione del surriscaldamento del motore | funzione di protezione contro surriscaldamento, sovraccarico e bassa tensione |
| Determinazione del sovraccarico servo | Sovraccarico, la linea è normale, funzione di protezione da bassa tensione |
| Tracciamento della durata dell'attrezzo | rilevamento del tempo di vita dello strumento |
| Contatore di schede PCB | Tagliamento, conteggio, modo diversificato di conteggio. |
| Alarme per il cambio del filtro a vuoto | non utilizzare filtri a vuoto |
| Storia degli errori della macchina | Il software registra automaticamente tutti gli allarmi memoria |
| III. Esattezza | |
| Accuratezza del posizionamento dell'asse | 0.01 mm |
| Precisione di routing | 00,02 mm |
| IV. Sicurezza | |
| Area di lavoro chiusa | Utilizzando la protezione a quattro sigilli |
| Sensori di blocco delle porte | sensore a microinterruttore |
| Tasto di arresto di emergenza | - Sì, sì. |
Caratteristiche tecniche del router per la rimozione dei pannelli di PCB:
1Precisione strutturale, carico uniforme, per eliminare lo stress interno
2. Sicuro, facile da usare
3Per elettronica, telefoni cellulari, computer, PCB, FPC (flessibile circuito stampato)
I nostri vantaggi e servizi:
1461 651 651 651 651 651 651 651 651 651 651 651 651 651 651 651 651 651 651 651
2- Servizi di assistenza tecnica per il giorno della promessa
3- Limitazione del trattamento dei reclami, mezz'ora di ritorno ai clienti
4- Depanel Experts, la fornitura di un sotto-programma di PCB professionale
5- Disponibile installazione e formazione in loco
