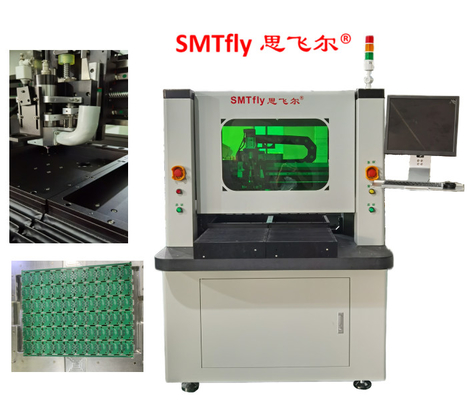

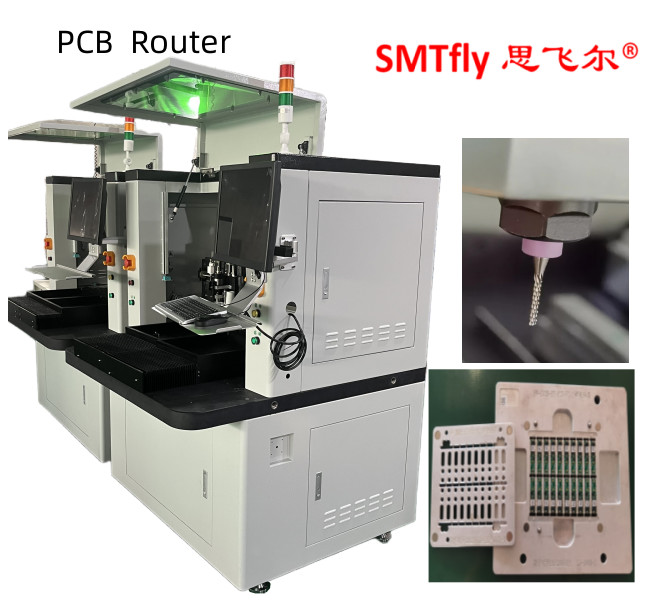

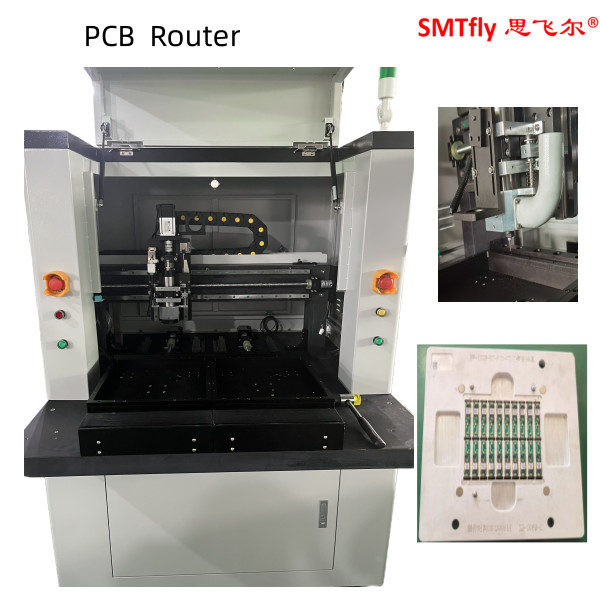

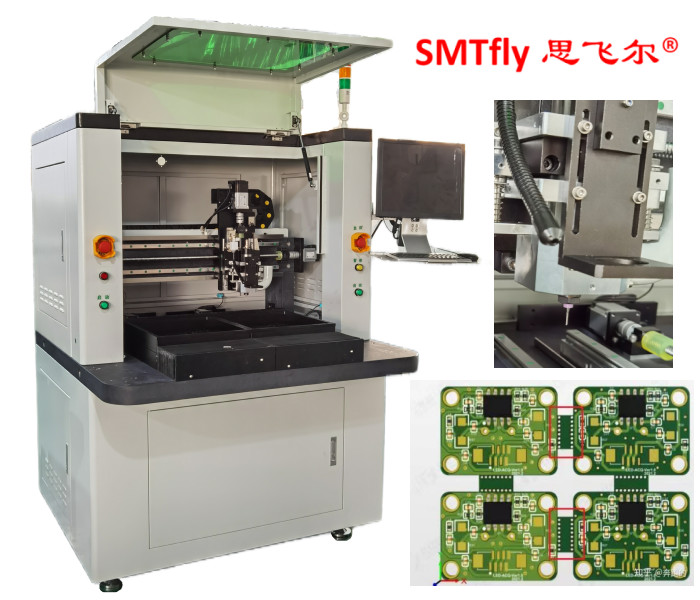

Macchine per la depanneling PCB Equipaggiamento di routing PCB per schede PCB TAB di spessore 0,6-3,5 mm Caratteristiche:
1Finitura di taglio liscia solo tagliando il router.
2C' e'poca distorsione sul PCB durante il taglio, perche'si usa un motore a fusione ad alta frequenza.
3Cambiamento di programma con un solo tocco.
4E'in grado di tagliare il rivestimento e l' arco con la macchina del router, riducendo le restrizioni sulla progettazione del PCB.
5. Leggi il codice QR o il programma di taglio auto selezionato JIG BIT, oppure controlla la conformità tra il programma di taglio e JIG.
6La potente raccolta della polvere ha ridotto al minimo l' adesione della polvere al PCB.
7Ha sviluppato un router ad alte prestazioni che ha ampliato la durata del bit e il rilievo della spazzatura.
8. Ridurre il costo del PCB perché non è necessario fare V-groove su PCB
Specificità:
| Dimensioni ((W*D*H): | 1220 mm*1450 mm*1420 mm |
| Peso: | 550 kg |
| Distribuzione dell'altezza: | 60~110 mm |
| Tipo di motore: | Serie JiaBao |
| Ripetibilità del posizionamento: | 0.001 mm |
| Area di lavoro dell'asse (max): | 680 mm*360 mm*50 mm |
| Fissazione dei PCB: | Standard, specializzazione |
| Carico/scarico di PCB: | manuale |
| Dimensione del PCB (massimo): | 322 mm*322 mm |
| Spessore di PCB (massimo): | 5 mm |
| Fabbricazione per la rigidità: | standard |
| Fissazione dei dispositivi: | macchine |
| Potenza: | 400 W |
| Spindle: | 50000 giri/min |
| Proteggere: | raffreddamento auto/a vento |
| Tagliatore di cambio: | Specializzazione |
Aspirapolvere
| Modello | SMTfly-F01-SV |
| Dimensione | 650*400*1300 mm |
| Materiale | S/S 41 acciaio al carbonio |
| Modulo di controllo | Impianto interno |
| Filtro | Borsa non tessuta con ago in poliestere al 100% |
| Modalità di caduta | Joystick manuale + centro di gravità della polvere che cade automaticamente |
| Motore | 2 CV, 1,5 kW, 380 V |
| Pressione statica | 2000 mmAQ |
| Diametro di aspirazione a vuoto | 50 mm |
| Disposizione del sacchetto filtro | 8 PCS, 120 ((D) mm*500 ((L) mm |
| Trattamento superficiale | Calendario unilaterale |
| Modalità di pulizia | Casella di polvere tipo cassetto |
| Ruota di posizionamento | 4 pezzi, ¢65*¢12mm |
| Ruota a mano | 2 pezzi |
| Peso | 150 kg |
| Commento | Porta di accesso di gomma morbida sigillata e porta trasparente |
Operazione:
Passo 1: prima di avviare, determinare se il motore è la direzione di marcia è normale o no, e quando ècorretto, testare la forza di trazione forte dalla aspirazione port, L'uscita dell'aria ha una forte aspirazione; altrimenti La forza debole non basta.
Passo 2: può essere utilizzato ininterrottamente per 24 ore, a causa della rimozione non automatica della polvere, dovrebbe interrompere quando la polvere e l'aspirazione della fonte di inquinamento sono deboli.
Passo 3:La bacchetta manuale per la rimozione della polvere si trova sul lato sinistro o destro della porta di controllo.in modo che la polvere attaccata al sacchetto filtro cada nella scatola di raccolta della polvere.
Fase 4: pulire regolarmente la polvere della stanza di raccolta della polvere in base alla quantità di polvere quando è piena al 70%, altrimenti si riversa
Passo 5: Quando la polvere è stata pulita, prima spegnere e poi pulire la polvere dopo che l'apparecchiatura si è completamente fermata.mettere la scatola di raccolta della polvere nella posizione fissa del raccoglitore di polvere, e le parti sono sigillate e continuano ad essere utilizzate.
Fase 6: La porta di ispezione è un tubo di tessuto filtro, la polvere viene filtrata attraverso il tubo di tessuto e il gas di scarico è aria pulita.
