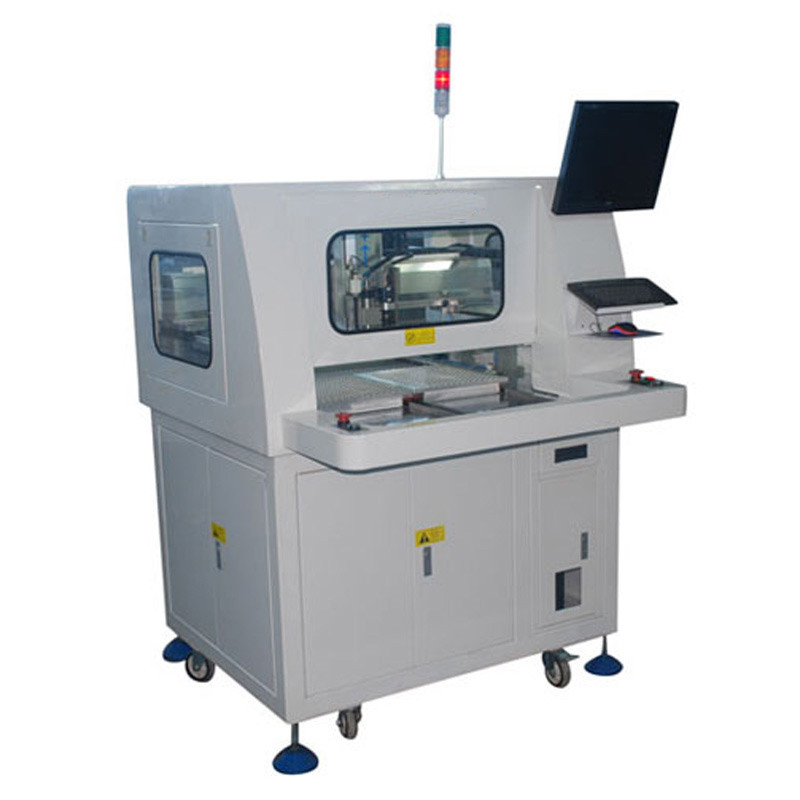

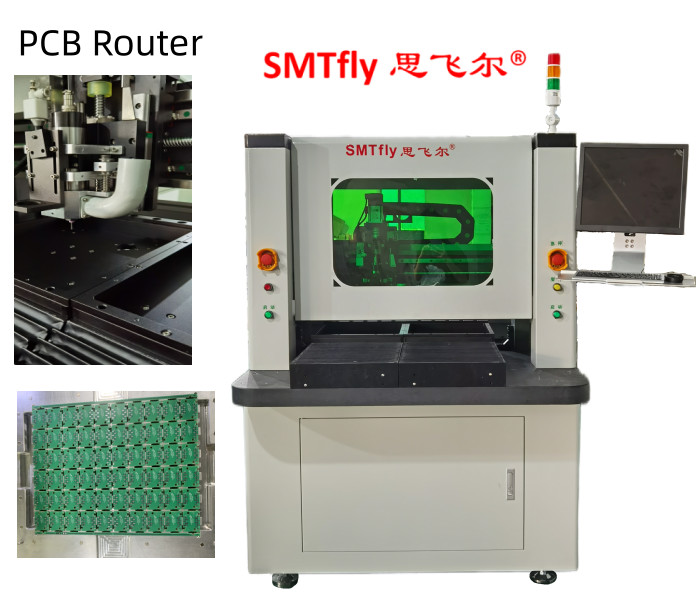

CNC che programma le macchine del router del PWB Depaneling con l'allineamento della telecamera CCD
1. elenco dei pezzi della macchina
|
I. Hardware |
|
|
FUSO |
Fuso ed invertitore della stella del mattino |
|
CCD |
Linea macchine fotografiche industriali di Sony 520 |
|
LENTE |
Computar EX2C |
|
Vite |
Importazioni della vite della palla di messa a terra di precisione di TBI |
|
Guida |
HIWIN che allarga la ferrovia di guida lineare importata |
|
MOTORE |
Serie di JiaBao LCF |
|
CARTA DELL'INGRESSO/USCITA CONTRONL |
HFC PCI-9074 |
|
CARTA DEL DRIVER CONTRONL |
HFC PCI-9074 |
|
SCHEDA DI INGRESSO/USCITA |
PCI-9074-64pcs/-38pcs |
|
Pulizia statica |
Serie di STATIC-ST401A |
|
Computer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
|
Interfaccia della macchina |
AOC LCD17», topo di Logitech |
|
2. software |
|
|
Sistema di controllo |
Windows XP Professional (Service3, v.3244) |
|
GUI di operazione |
Cinese Windows XP |
|
Il programma pubblica |
In linea |
|
Sistema di visione |
Contrappeso del CCD AOTU |
|
Sistema di controllo |
Versione di F 1.0.2 |
2. Parametri di prestazione
|
In generale |
|
|
Dimensioni (W*D*H) |
1220mm*1450mm*1420mm |
|
Peso |
550KG |
|
Altezza sfalsata |
60~110mm |
|
Manipolatore |
|
|
Tipo del motore |
Serie di JiaBao |
|
Posizionamento della ripetibilità |
0.001mm |
|
Area di lavoro di asse (massima) |
680mm*360mm*50mm |
|
Posto di lavoro |
|
|
Fissazione del PWB |
norma, specializzazione |
|
Carico/che scarica del PWB |
manuale |
|
Dimensione del PWB (massima) |
322mm*322mm |
|
PWB spesso (massimo) |
5mm |
|
Fixturing |
|
|
Rigidità che fixturing |
norma |
|
Fissazione di Fixturing |
macchinario |
|
Motore mandrino |
|
|
Potere |
400W |
|
Fuso |
50000rpm/min |
|
Protegga |
auto/raffreddamento del vento |
|
Taglierina del cambiamento |
Specializzazione |
|
Guida della capacità |
|
|
Tagliando velocità (massimo) |
100mm/s |
|
Determinando velocità (massimo) |
3000mm/s |
|
Precisione del taglio |
0.01mm |
|
Sistema di vuoto |
|
|
Potere di vuoto |
2.2KW CA 380V |
|
Vuoto |
piombo |
|
Utilità |
|
|
Potere |
2.2KW AC380V |
|
Dotazione d'aria |
2~5KG/cm2 |
|
Programmazione |
|
|
Il programma pubblica |
In linea |
|
La funzione pubblica |
Linea, arco, circula, U-curva |
|
Stoccaggio di programma |
HDD |
|
Sistema di visione |
CCD di colore di SONE |
|
contrappeso della fresa |
AUTO |
|
Messa a punto di vuoto |
AUTO |
|
Monitor di operazione |
|
|
Iindicator |
Stato della macchina di Iindicator |
|
controllo dello strumento |
Vita automatica dello strumento di rilevazione, l'uso di prova di tempo |
|
Motore proteggere |
Abbia surriscaldamento, il sovraccarico, funzione della protezione di bassa tensione |
|
motore sopra il controllo di caricamento |
Abbia sovraccarico, la linea è funzione della protezione di tensione normale e bassa |
|
Tempo utilizzabile dello strumento |
Vita automatica dello strumento di rilevazione, |
|
Statistica di dati |
Modello separato del bordo, separante conteggio, diversi metodi di conteggio |
|
Annotazione di errore |
Il software registra automaticamente tutta la memoria degli allarmi delle macchine |
|
III. accuratezza |
|
|
Precisione di asse |
0.001mm |
|
Taglio della precisione |
0.1mm |
|
IV. sicurezza |
|
|
L'area di lavoro protegge |
Con quattro protezione sigillata |
|
Sensore della porta |
Anteriore e posteriore sensore del microinterruttore della porta di sicurezza (facoltativo) |
|
Tasto di arresto di esigenza |
|
3. descrizione di funzione
1) X10 zummano l'immagine rendono a easier&increase di programmazione l'accuratezza della regolazione del punto
2) La tavola di scivolamento due fornisce simultaneamente al movimento di entrata e di uscita per ridurre il momento di puntina per migliore produttività.
3) l'immagine AUTOMATICA di contrappeso system.CCD del SEGNO potrebbe check&simulate il percorso o dirigere per ridurre l'errore inutile prima del taglio
4) di Routng del pezzo ascensore e spostamento automaticamente a punto programmato seguente poi che taglia per estendere il periodo di vita di guida del pezzo.
5) progettazione di industria della porta di sicurezza
6) L'immagine del CCD potrebbe check&simulate il percorso o dirigere per ridurre l'errore inutile prima del taglio
