Tipo PWB LED di alluminio Antivari rigido della ghigliottina del PWB Depanelizer Depaneling
Da più di 10 anni le nostre macchine depaneling sono sviluppate continuamente e migliorate, per garantire la separazione unstressed di circuiti stampato. Dopo le estese prove del processo della separazione molti fornitori dell'automobile utilizzano esclusivamente le macchine depaneling della serie di NTM per la separazione di loro di cartello prescored. Le macchine usano un taglio sezionale infinitamente variabile a di cartello prescored del depanel in un modo delicato e pulito evitando il danneggiamento delle componenti di SMD disposte direttamente ai bordi dei bordi.
Vantaggi:
1. La lunghezza depaneling massima del PWB unlimted
2. PWB di Depaneling senza sforzo di tensione e di piegamento
3. uso di sicurezza, operazione facile
4. processo di Depaneling senza vibrazioni
Specifiche del depanelizer del PWB:
| Modello | SMTfly - 3 |
| Lunghezza di taglio massima del PWB | illimitato |
| Spessore depaneling del PWB | 0.3 - 3.5mm |
| Tensione e potere | 110V / 220V -- 10W |
| Pressione d'aria di lavoro | 0.5 - 0,7 Mpa |
| Velocità depaneling del PWB | dovuto nel il livello esperto dell'operatore |
| Dimensione depaneling della macchina del PWB | 780 X.500 x 620 millimetri |
| Peso depaneling della macchina del PWB | 185Kg |
Caratteristiche:
1. La macchina è stata progettata con attenzione al PWB pre-segnato depanel, senza sforzo di tensione e di piegamento.
2. Neppure le SMD-componenti sensibili come i condensatori ceramici, non saranno danneggiate tramite il processo depaneling, o il bordo sottile anche a 0.3mm può essere lavorato sicuro.
3. processo di Depaneling senza vibrazioni.
4. il metodo di controllo depaneling del PWB è fatto attraverso l'elettrovalvola guidata da pneumatica e.
5. l'operazione di controllo del PWB è che bolli dell'operatore il pedale del piede al PWB del depanel.
6. le più alte componenti vicino alla scanalatura di v del PWB possono essere fino a 50mm.
7. Gap per l'inserzione del PWB può essere facile da regolare.
Video:
http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (Per il PWB CWVC-3 dell'alluminio dei 1,2 tester)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

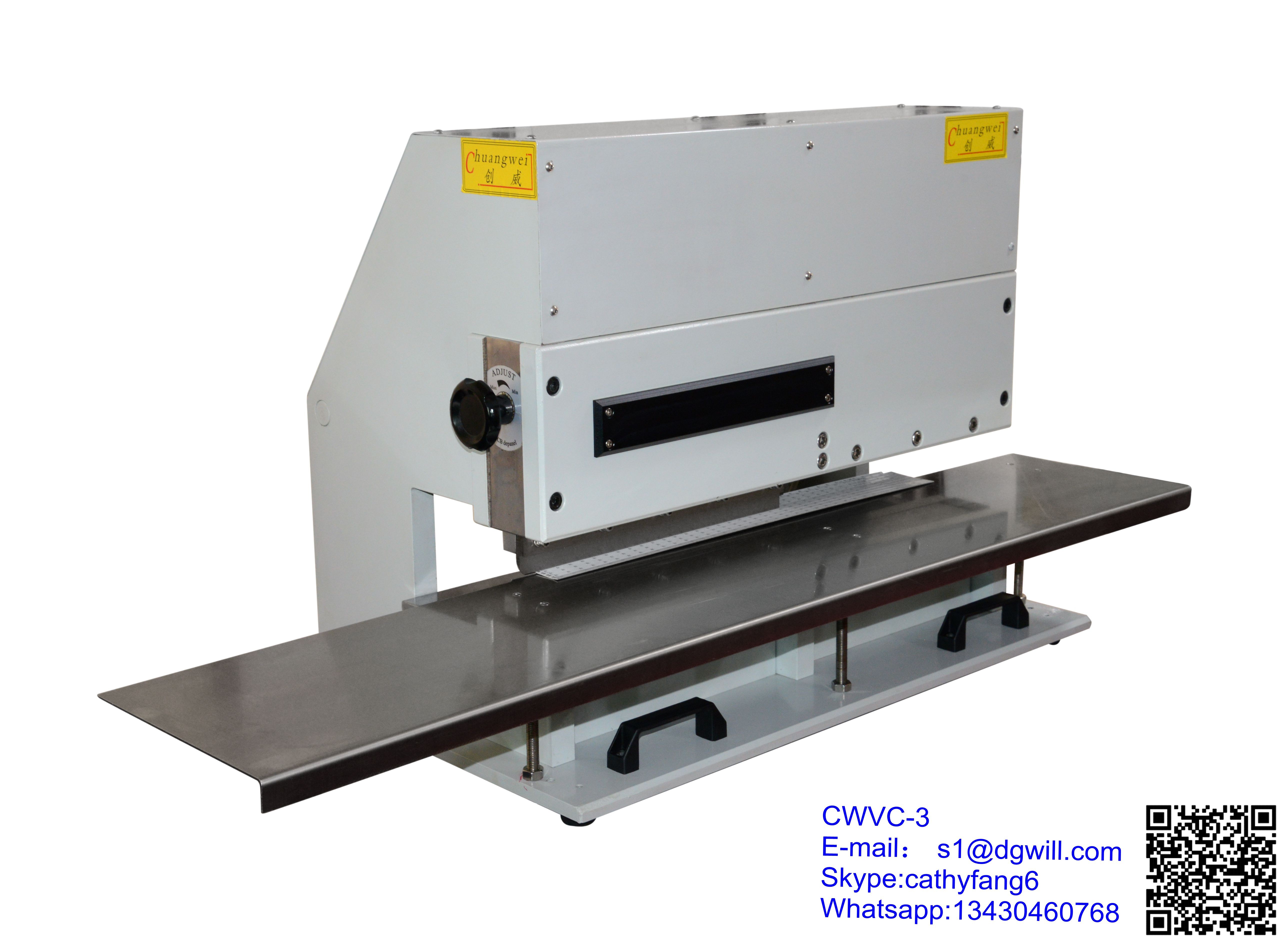

Macchina SMTfly-3 del depanelizer del PWBdi Chuangwei
Può essere usato con alluminio, FR4, CEM3 ed altri substrati
Stare al passo con mezzo grande produzione in volume
PCBs flessibile o ultrasottile di Panelized
PCBs densamente popolato con le componenti posizionate troppo vicino alla linea del punteggio affinchè depanelers standard trattino
Substrati di alluminio e metallizzati (oltre FR4, CEM3, ecc.)
PCBs è separato dai coltelli cuneiformi doppi CWVC-3 in un moto d'oscillazione delicato che tosa il pannello seguendo la linea del punteggio, senza sforzo o danneggiamento del PCBs o delle componenti. Anche quando i circuiti metallizzati sono elaborati – come quelli popolati con i LED termogeni che richiedono gli strati interni didissipazione del metallo – questa macchina facilmente faranno il taglio.
