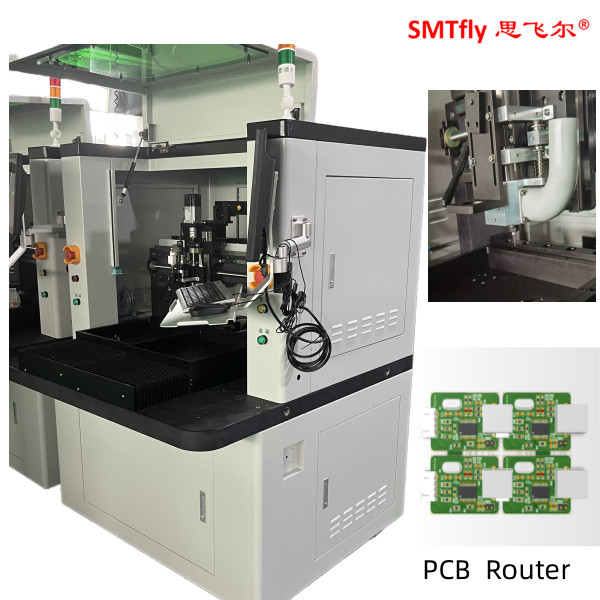

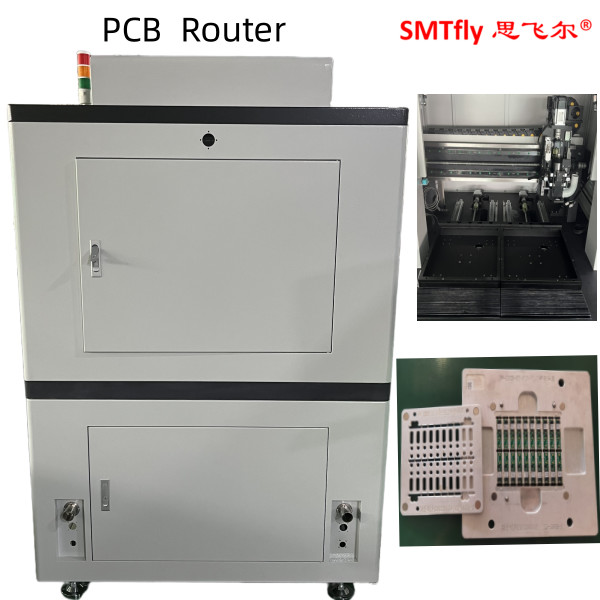

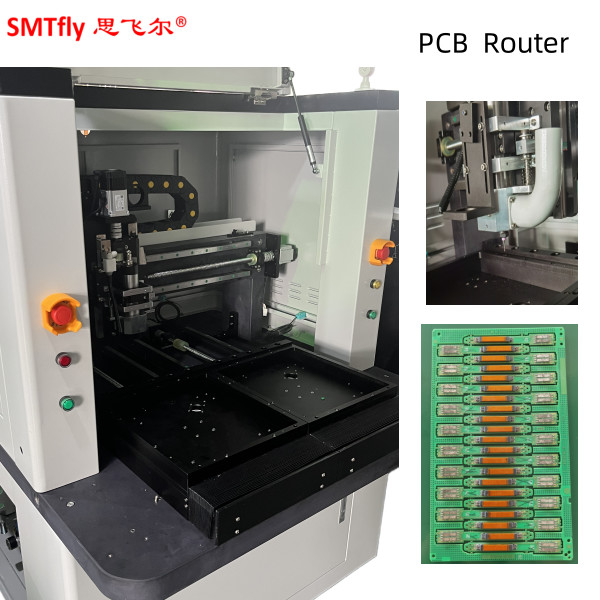

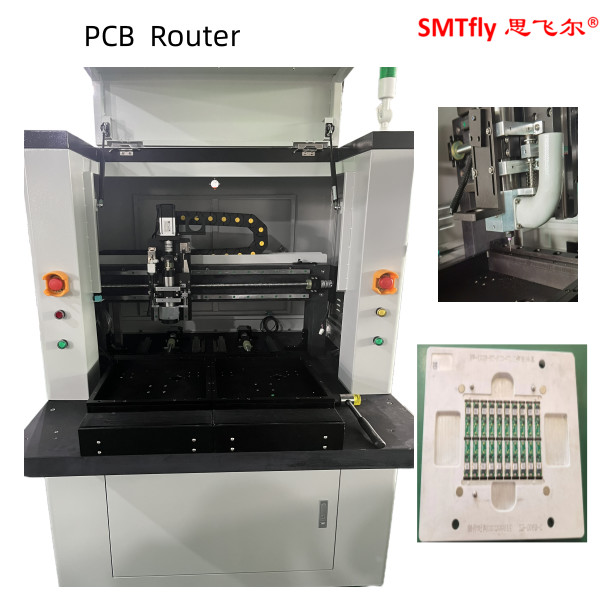

Router universale a pollice 100W Cnc Pcb Routing Machine

I.hardware

Modelli/tipi di sistemi

Windows XP Professional

In generale

Impressione (LxWxH)

800 mm*850 mm*1700 mm

Peso (approssimativo)

150 kg

Scavi regolabili per macchine (per altezza)

60~110 mm

Manipolatore

Motore manipolatore

Serie Panasonic MINAS A5

Ripetibilità del manipolatore

0.001 mm

Configurazione dell'asse

Viaggio massimo dell'asse (X,Y,Z)

400 mm*650 mm*50 mm

Stazione di lavoro

Posizionamento della scheda

Posizionamento del dispositivo, posizionamento universale del dito, correzione della vista

Carico/scarico

manuale

Intervallo di routing

320 mm*320 mm

Spessore del pannello

3 mm

Fabbricazione

Fabbricazione rigida

Dentile universale e apparecchio antistatico

Clampaglia superiore

Utilizzando il posizionamento del foro

Motore a fusione

Potenza

100 W

Velocità massima

60000 giri/min

Frigorifero

raffreddamento naturale e raffreddamento ad aria

Dimensione del bit del router

3 mm*3 mm

Cambio di utensile

Utilizzare una chiave speciale

Motore a fusione

Potenza

100 W

Velocità massima

60000 giri/min

Frigorifero

raffreddamento naturale e raffreddamento ad aria

Dimensione del bit del router

3 mm*3 mm

Cambio di utensile

Utilizzare una chiave speciale

Capacità di routing

Velocità massima di routing

100 mm/s

Ripetibilità

00,02 mm

Sistema a vuoto

Potenza

0.75KW220V Motore monofase

Filtrazione

Verticale e orizzontale

Servizi pubblici

Potenza

1.5KW AC220V

Fornitura d'aria

4-5 kg/cm2

II. Software e programmazione

Piattaforma di sistema

Windows XP Professional (Service3, v.3244)

Stabilità del sistema

24 ore senza eccezioni

Sistema di visione

Sistema di correzione dell'allineamento visivo CCD di precisione (serie SONY 250)

Programmazione

On-line

Programmazione online

Funzione di modifica

Diritta, diagonale, arco circolare, cerchio

Numero di programmi installabili

selezionare un luogo di stoccaggio in base alle esigenze del cliente

Configurare la telecamera CCD per la programmazione

Fangchen F130 CCD ad alta precisione

Compensazione del diametro dell'attrezzatura

Fornire diversi angoli per compensare l'utente a scegliere

diverse forme

Impostazione del filtro Cambiare intervallo (distanza)

filtro di pulizia automatica e scatola di raccolta polvere-polvere quando

Il trattamento è completato centralizzato ogni volta

Monitor dell'operazione

Luce a torre a 3 colori

3 colori di luce monitorare le condizioni di lavoro della macchina

Luce a torre a 3 colori

Determinazione automatica della durata dell'utensile e del tempo di utilizzo

Detezione del surriscaldamento del motore

funzione di protezione contro surriscaldamento, sovraccarico e bassa tensione

Determinazione del sovraccarico servo

Sovraccarico, la linea è normale, funzione di protezione da bassa tensione

Tracciamento della durata dell'attrezzo

rilevamento del tempo di vita dello strumento

Contatore di schede PCB

Tagliamento, conteggio, modo diversificato di conteggio.

Alarme per il cambio del filtro a vuoto

non utilizzare filtri a vuoto

Storia degli errori della macchina

Il software registra automaticamente tutti gli allarmi memoria

III. Esattezza

Accuratezza del posizionamento dell'asse

0.01 mm

Precisione di routing

00,02 mm

IV. Sicurezza

Area di lavoro chiusa

Utilizzando la protezione a quattro sigilli

Sensori di blocco delle porte

sensore a microinterruttore

Tasto di arresto di emergenza

- Sì, sì.
