Macchina del router del PWB di CNC dell'attrezzatura del PWB Depanelizer con la caratteristica tagliente di precisione di 0.1mm:
1.X10 zummano l'immagine rendono a easier&increase di programmazione l'accuratezza della regolazione del punto.
la tavola di scivolamento 2.Two fornisce simultaneamente al movimento di entrata e di uscita per ridurre il momento di puntina per migliore produttività.
L'immagine di contrappeso system.CCD del SEGNO 3.AUTO potrebbe check&simulate il percorso o dirigere per ridurre l'errore inutile prima del taglio.
4. Ha guida il controllo di tempo di vita e del sistema di allarme pungenti per ricordare all'operatore di cambiare la guida dei pezzi quando finisce il taglio di 120M. E dirigendo il taglio del pezzo in primo luogo 2mm il primo punto miling, il mezzo 2mm ha tagliato il secondo punto di macinazione, gli ultimi 2mm ha tagliato il terzo punto di macinazione per aumentare il suo tempo di vita.
5. L'immagine del CCD potrebbe check&simulate il percorso o dirigere per ridurre l'errore inutile prima del taglio.
2. Elenco dei pezzi
| I. Hardware | |
| FUSO | fuso della stella del mattino |
| CCD | Linea macchine fotografiche industriali di Sony 520 |
| LENTE | Computar EX2C |
| Vite | Importazioni della vite della palla di messa a terra di precisione di TBI |
| Guida | HIWIN che allarga la ferrovia di guida lineare importata |
| MOTORE | Serie di JiaBao LCF |
| CARTA DELL'INGRESSO/USCITA CONTRONL | HFC PCI-9074 |
| CARTA DEL DRIVER CONTRONL | HFC PCI-9074 |
| SCHEDA DI INGRESSO/USCITA | PCI-9074-64pcs/-38pcs |
| Pulizia statica | Serie di STATIC-ST401A |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
| Interfaccia della macchina | AOC LCD17», topo di Logitech |
| 2. software | |
| Sistema di controllo | Windows XP Professional (Service3, v.3244) |
| GUI di operazione | Windows XP inglese |
| Il programma pubblica | In linea |
| Sistema di visione | Contrappeso del CCD AOTU |
| Sistema di controllo | Versione di F 1.2.88 |
3. Parametri
| In generale | |
| Dimensioni (W*D*H) | 1370mm*1650mm*1450mm |
| Peso | 650KG |
| Altezza sfalsata | 60~110mm |
| Manipolatore | |
| Tipo del motore | Serie di JiaBao |
| Posizionamento della ripetibilità | 0.001mm |
| Area di lavoro di asse (massima) | 830mm*580mm*50mm |
| Posto di lavoro | |
| Fissazione del PWB | norma, specializzazione |
| Carico/che scarica del PWB | manuale |
| Dimensione del PWB (massima) | 320*320mm (potrebbe essere personalizzato fanno) |
| PWB spesso (massimo) | 5mm |
| Fixturing | |
| Rigidità che fixturing | su misura faccia il dispositivo |
| Fissazione di Fixturing | macchinario |
| Motore mandrino | |
| Potere | 400W |
| Fuso | 50000rpm/min |
| Protegga | auto/raffreddamento del vento |
| Taglierina del cambiamento | Specializzazione |
| Guida della capacità | |
| Tagliando velocità (massimo) | 80mm/s |
| Determinando velocità (massimo) | 2500mm/s |
| Precisione del taglio | 0.01mm |
| Sistema di vuoto | |
| Potere di vuoto | 3.5KW CA 380V |
| Vuoto | piombo |
| Utilità | |
| Potere | 2.0KW AC380V |
| Dotazione d'aria | 4-6KG/cm2 |
| Programmazione | |
| Il programma pubblica | In linea |
| La funzione pubblica | Linea, arco, circula, U-curva |
| Stoccaggio di programma | HDD |
| Sistema di visione | CCD di colore di SONE |
| contrappeso della fresa | AUTO |
| Messa a punto di vuoto | AUTO |
| Monitor di operazione | |
| Iindicator | Stato della macchina di Iindicator |
| controllo dello strumento | Vita automatica dello strumento di rilevazione, l'uso di prova di tempo |
| Motore proteggere | Abbia surriscaldamento, il sovraccarico, funzione della protezione di bassa tensione |
| motore sopra il controllo di caricamento | Abbia sovraccarico, la linea è funzione della protezione di tensione normale e bassa |
| Tempo utilizzabile dello strumento | Vita automatica dello strumento di rilevazione, |
| Statistica di dati | Modello separato del bordo, separante conteggio, diversi metodi di conteggio |
| Annotazione di errore | Il software registra automaticamente tutta la memoria degli allarmi delle macchine |
| III. accuratezza | |
| Precisione di asse | 0.001mm |
| Taglio della precisione | 0.1mm |
| IV. sicurezza | |
| L'area di lavoro protegge | Con quattro protezione sigillata |
| Sensore della porta | Anteriore e posteriore sensore del microinterruttore della porta di sicurezza (facoltativo) |
| Tasto di arresto di esigenza |
4. Vantaggi:
1. Facendo uso del doppio infili nel dispositivo del posto, riducono i tempi di attesa di taglio, capacità di produzione di aumento.
2. Eviti la falda artificiale causata dall'incrinamento del danno della parte e della latta e di altre edizioni.
3. Eviti usando smussato o il popolare, prodotto dallo sforzo meccanico.
4. Adatto ad arco del piatto ed a linea finiti taglio.

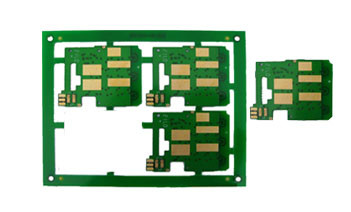

5. Adatto a piccoli pezzi del taglio finale, base di appoggio di un telefono cellulare, PDA, carta di interfaccia del PC ecc.

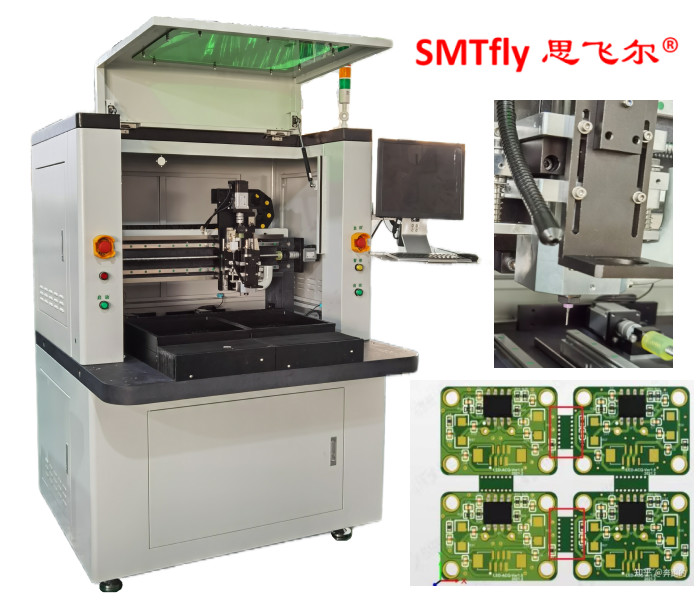

5. Foto dettagliata:
