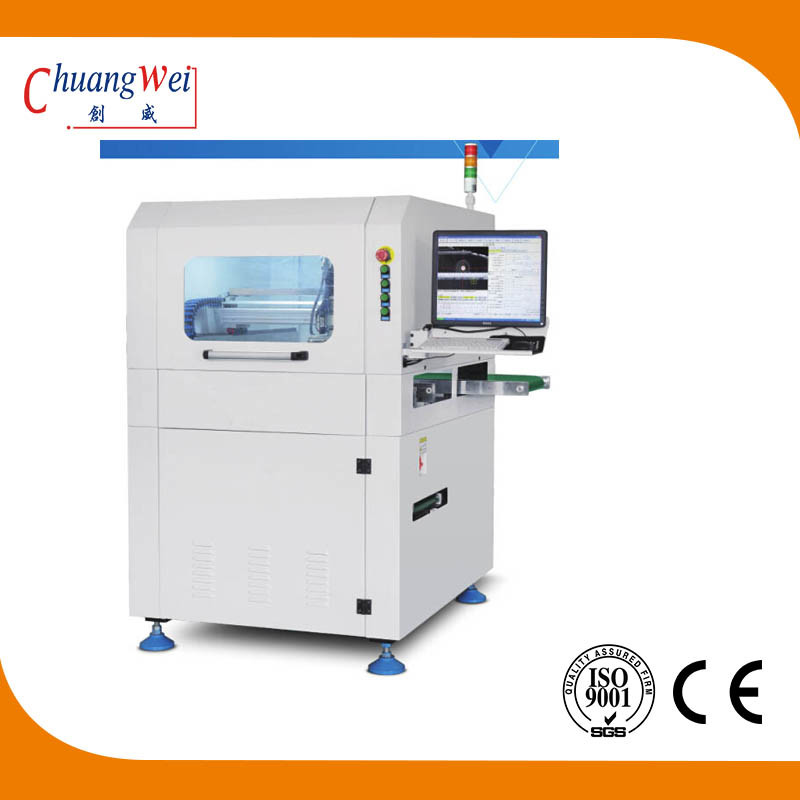

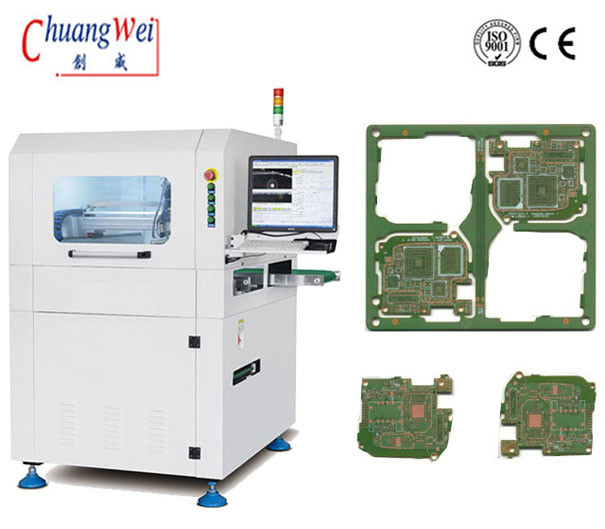

Tagliatrice in-linea del PWB del router del PWB del monitoraggio di ESD con 60000 giri/min.:
Pannello che trasmette soluzione 1: il PWB del taglio sarà consegnato dal sistema di bloccaggio alla linea di trasmissione della cinghia e poi sarà inviato dalla linea di trasmissione di ESD tramite macchina nella linea di montaggio, o è preso ed è caricato nella cassa del prodotto dalla soluzione su misura del manipolatore.
Soluzione forwrding 2 del pannello: il pannello in lotti di uso che trasmette l'unità ARM-1 smantella la linea di trasmissione della cinghia dalla macchina, unità di spedizione del pannello dell'inserzione da dietro la macchina e direttamente carica il pannello nel contenitore di bolla in ARM-1 tramite sistema di bloccaggio. La soluzione è descritta da semplicità e da convenienza.
Caratteristiche in-linea della tagliatrice del PWB
1. Cambiamento automatico dello strumento
2. Monitoraggio di ESD
3. Taglio delle risposte degli stess
4. Modo di produzione automatico
5. legame fra il sistema-ERP della gestione del cliente del functionand di statistica di Spc
6. Può essere fornito della funzione protetta contro le esplosioni dell'aspirapolvere
Specificazione in-linea della tagliatrice del PWB:
| Modello | SMTfly-F03 |
| Dimensione della macchina | 1000*1200*1533mm |
| Peso | 1900kgs approssimativo |
| Dimensione massima del PWB | 350*350mm |
| Spessore del PWB | 0.4-6mm |
| Altezza della trasmissione | 900±50mm |
| Direzione di trasmissione | Sinistro - > destra |
| Velocità della trasmissione | 1500mm/s /adjustable (massimo) |
| Tipo d'alimentazione del piatto | ferrovia di guida Sezione tipa del trasporto |
| Adeguamento di larghezza della ferrovia | Automatico |
| Segnale di comunicazione dei computer superiori e più bassi | SMEMA |
| Posizionamento del PWB | Pressione superiore e più bassa della ferrovia di guida |
| Selezionamento del sistema | sistema di bloccaggio 360°rotary; 2 gruppi di ugelli di aspirazione di vuoto al massimo, 4 gruppi di trasporto della cinghia di ESD/pannello in lotti che trasmette le unità al massimo |
| Taglio spindl/velocità | La Germania KAVO, 60,000rpm/min |
| Tipo di raffreddamento | Compressione dell'aria |
| Monitoraggio di ESD | Sì |
| Cambiamento automatico dello strumento | Sì |
| Taglio delle risposte di sforzo | Sì |
| Controllo della lama della rottura | Sì |
| Taglio della velocità | 1-200mm/s |
| Taglio dell'accuratezza | ±0.5mm |
| Precisione di posizionamento di ripetizione | ±0.01mm |
| Velocità commovente coordinata | 1000mm/s |
| Verso l'esterno il tipo del piatto | Trasporto della cinghia di ESD/unità di spedizione pannello in lotti |
| Tipo della raccolta dei rifiuti | Verso l'esterno fuori dalla pista |
| Programmazione di procedura | Importazione/programma di editing del disegno di GERBER attraverso il sistema visivo |
| Dotazione d'aria | 5-8kg/cm2 |
| Alimentazione elettrica | AC380V±5%, 50/60Hz, 3KW |

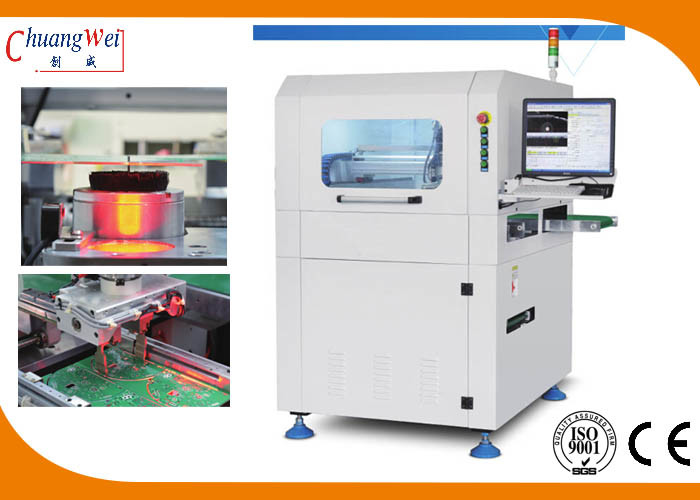

La tagliatrice in-linea del PWB favorisce il commutatore di strumento automatico
Il commutatore standard dello strumento sostiene tre generi di strumenti di 3.175mm, di cui ciascuno ha una capacità di carico superiore di 10 un. Si combina con il sistema di bloccaggio preciso ed il sistema di sollevamento; tre asce - X1, Y1 e Z1 del meccanismo tagliente possono realizzare il cambiamento dello strumento.
Sistema alto di taglio di affidabilità
L'asse principale ad alta velocità della Germania KAVO con velocità una massima velocità di 60000 gira, caratterizzando di controllo di tensione statico di ESD e le funzioni di taglio le risposte di sforzo e del cambiamento automatico dello strumento.
