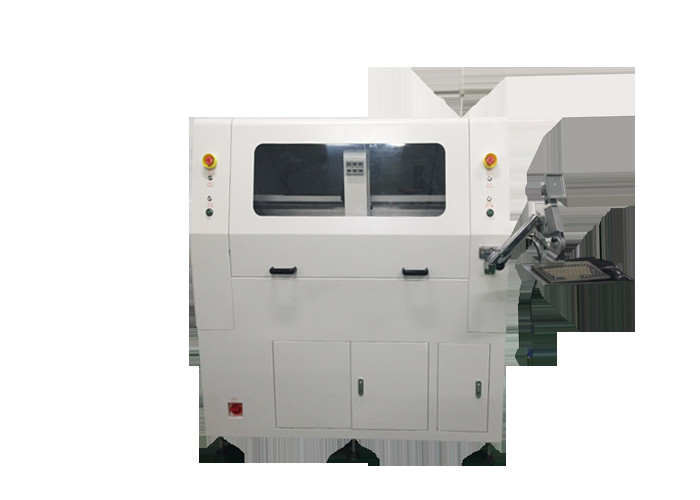

Macchina per la separazione di PCB Router CNC per PCB con mandrino Morning Star a 50000 giri/min
1. Elenco delle parti
| I. Hardware | |
| MANDRINO | fuso della stella del mattino |
| CCD | Telecamere industriali della linea Sony 520 |
| LENTE | Computer EX2C |
| Vite | Importazioni di viti a ricircolo di sfere TBI Precision |
| Guida | Allargamento HIWIN Binario di guida lineare importato |
| IL MOTORE | Jiabao Serie LCF |
| SCHEDA CONTROLLO I/O | HFC PCI-9074 |
| SCHEDA DI CONTROLLO DEL CONDUCENTE | HFC PCI-9074 |
| SCHEDA I/O | PCI-9074-64 pezzi/-38 pezzi |
| Pulizia statica | Serie STATIC-ST401A |
| Computer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Interfaccia macchina | AOC LCD17", mouse Logitech |
| 2.Software | |
| Sistema di controllo | Windows XP Professional (Servizio3, v.3244) |
| Interfaccia grafica operativa | Inglese Windows XP |
| Modifica del programma | In linea |
| Sistema di visione | Offset CCD AOTU |
| Sistema di controllo | Versione F 1.2.88 |
2. Parametri
| Complessivamente | |
| Dimensioni (L*P*A) | 1370mm*1650mm*1450mm |
| Peso | 650 kg |
| Spostamento in altezza | 60~110 mm |
| Manipolatore | |
| Tipo di motore | Serie Jiabao |
| Ripetibilità di posizionamento | 0,001 mm |
| Area di lavoro dell'asse (max) | 830mm*580mm*50mm |
| Postazione di lavoro | |
| Fissaggio PCB | norma, specializzazione |
| Carico/scarico PCB | Manuale |
| Dimensione PCB (massima) | 320 * 320 mm (potrebbe essere personalizzato) |
| Spessore PCB (max) | 5 mm |
| Infisso | |
| Fissaggio di rigidità | apparecchio personalizzato |
| Fissazione del dispositivo | macchinari |
| Motore mandrino | |
| Energia | 400W |
| Mandrino | 50000 giri/min |
| Proteggere | autoraffreddamento/vento |
| Cambia fresa | Specializzazione |
| Capacità di instradamento | |
| Velocità di taglio (massima) | 80 mm/sec |
| Velocità di guida (massima) | 2500 mm/sec |
| Precisione di taglio | 0,01 mm |
| Sistema sottovuoto | |
| Potenza del vuoto | 3,5 kW CA 380 V |
| Vuoto | piombo |
| Utilità | |
| Energia | 2.0KW AC380V |
| Alimentazione d'aria | 4-6 kg/cm2 |
| Programmazione | |
| Modifica del programma | In linea |
| Modifica funzione | Linea, arco, circolare, curva a U |
| Memorizzazione del programma | HDD |
| Sistema di visione | SONO CCD a colori |
| offset della fresa | AUTO |
| Configurazione del vuoto | AUTO |
| Monitor operativi | |
| Indicatore | Indicatore Stato macchina |
| controllo degli strumenti | Durata dello strumento di rilevamento automatico, l'uso del test del tempo |
| Protezione motore | Avere funzione di protezione da surriscaldamento, sovraccarico, bassa tensione |
| controllo del sovraccarico del motore | Avere sovraccarico, la linea è normale, funzione di protezione a bassa tensione |
| Tempo di utilizzo dell'utensile | Durata dell'utensile di rilevamento automatico, |
| Statistica dei dati | Modello di scheda separato, conteggio separato, diversi metodi di conteggio |
| Registro degli errori | Il software registra automaticamente tutta la memoria allarmi delle macchine |
| III.Precisione | |
| Precisione dell'asse | 0,001 mm |
| Precisione di taglio | 0,1 mm |
| IV.Sicurezza | |
| Area di lavoro protetta | Con quattro protezioni sigillate |
| Sensore porta | Sensore micro porta di sicurezza anteriore e posteriore (opzionale) |
| Pulsante di arresto di emergenza |
3. Vantaggi:
1. Utilizzando un dispositivo a doppio scorrimento, ridurre i tempi di attesa del taglio, aumentare la capacità produttiva.
2. Evitare il lembo artificiale causato dalla rottura dello stagno e danni alle parti e altri problemi.
3. Evitare l'uso di punte smussate o piegate, prodotte da sollecitazioni meccaniche.
4. Adatto per l'arco della piastra finita e il taglio della linea.
5. Adatto a piccoli pezzi del taglio finale, piastra di base di un telefono cellulare, PDA, scheda di interfaccia PC e così via.
4. Caratteristica:
L'immagine ingrandita 1.X10 semplifica la programmazione e aumenta la precisione dell'impostazione del punto.
2. Due tavoli scorrevoli forniscono simultaneamente movimento dentro e fuori per ridurre il tempo di virata per una migliore produttività.
3.AUTO MARK offset system. L'immagine CCD potrebbe controllare e simulare il percorso o il percorso per ridurre gli errori non necessari prima del taglio.
4. Dispone di controllo della durata della punta di instradamento e sistema di allarme per ricordare all'operatore di cambiare le punte di instradamento quando termina il taglio di 120 M.E la punta di fresatura i primi 2 mm tagliano il primo punto di fresatura, i 2 mm centrali tagliano il secondo punto di fresatura, gli ultimi 2 mm tagliano il terzo punto di fresatura per aumentarne la durata.
5. L'immagine CCD potrebbe controllare e simulare il percorso o il percorso per ridurre gli errori non necessari prima del taglio.
5. Foto dettagliata:
6. Il nostro servizio:
# Consegna veloce
# 24 ore di risposta rapida
# La più grande manifattura nel sud della Cina
# 100% responsabile della qualità
# 14 anni di esperienza
# L'installazione e la formazione all'estero sono disponibili
