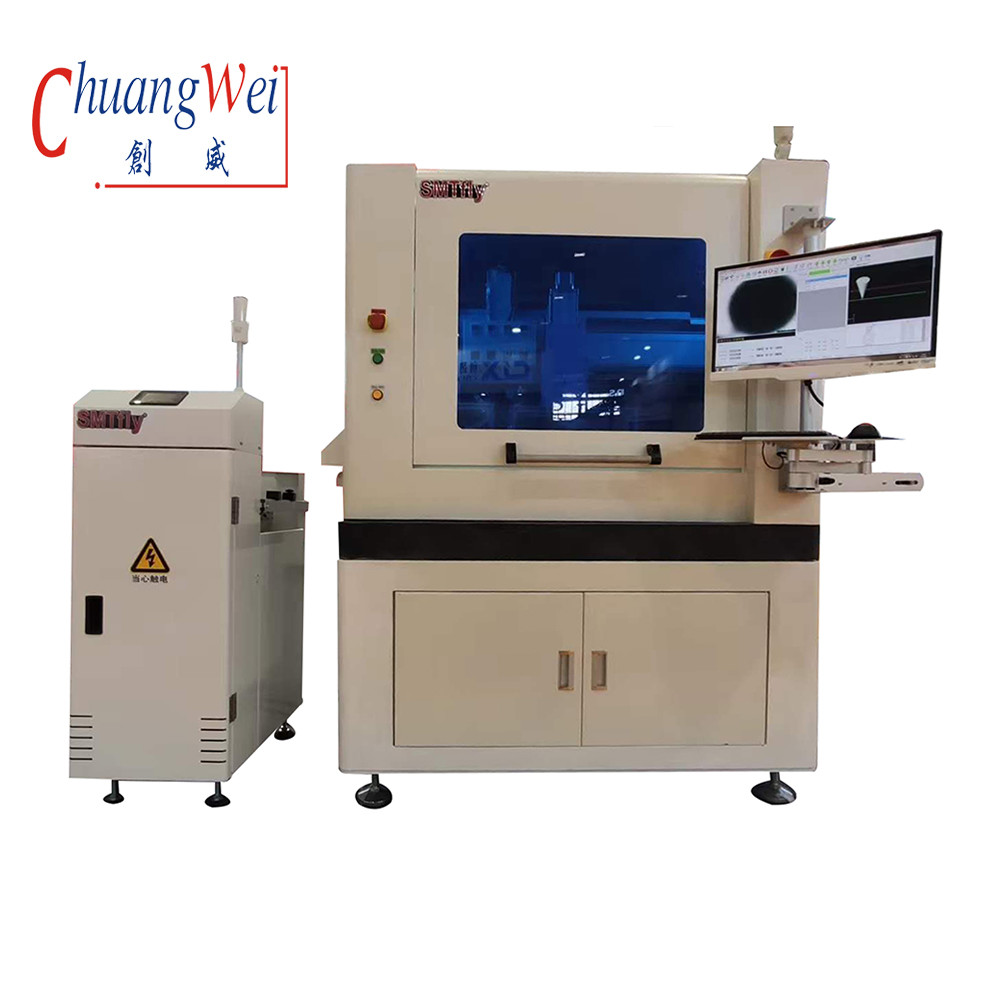

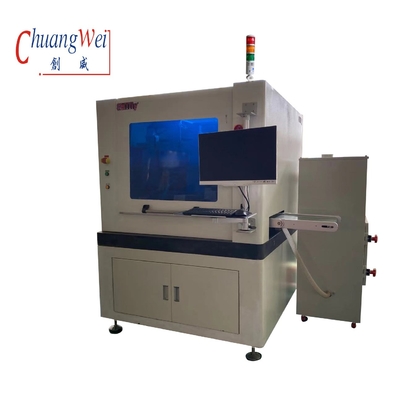

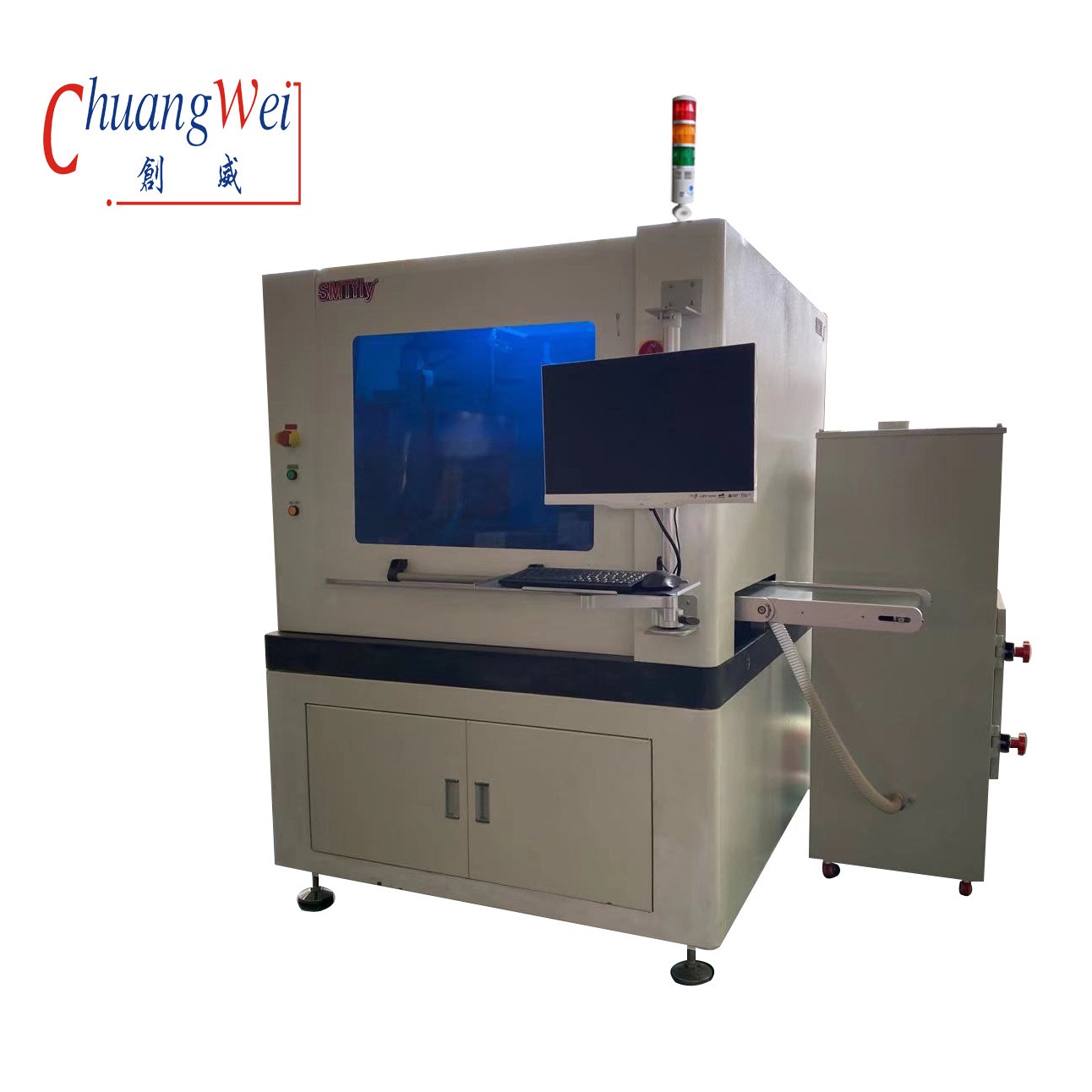

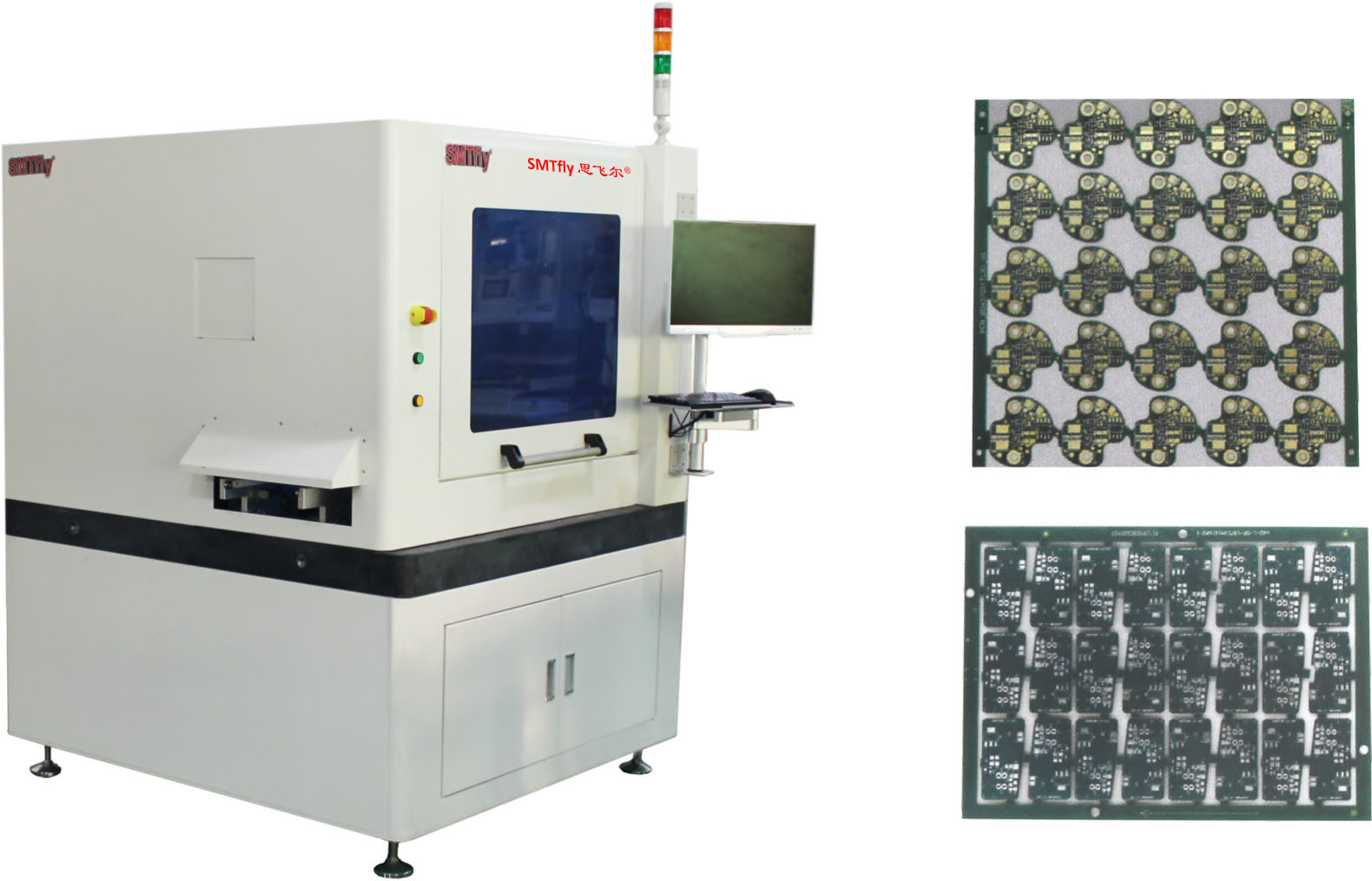

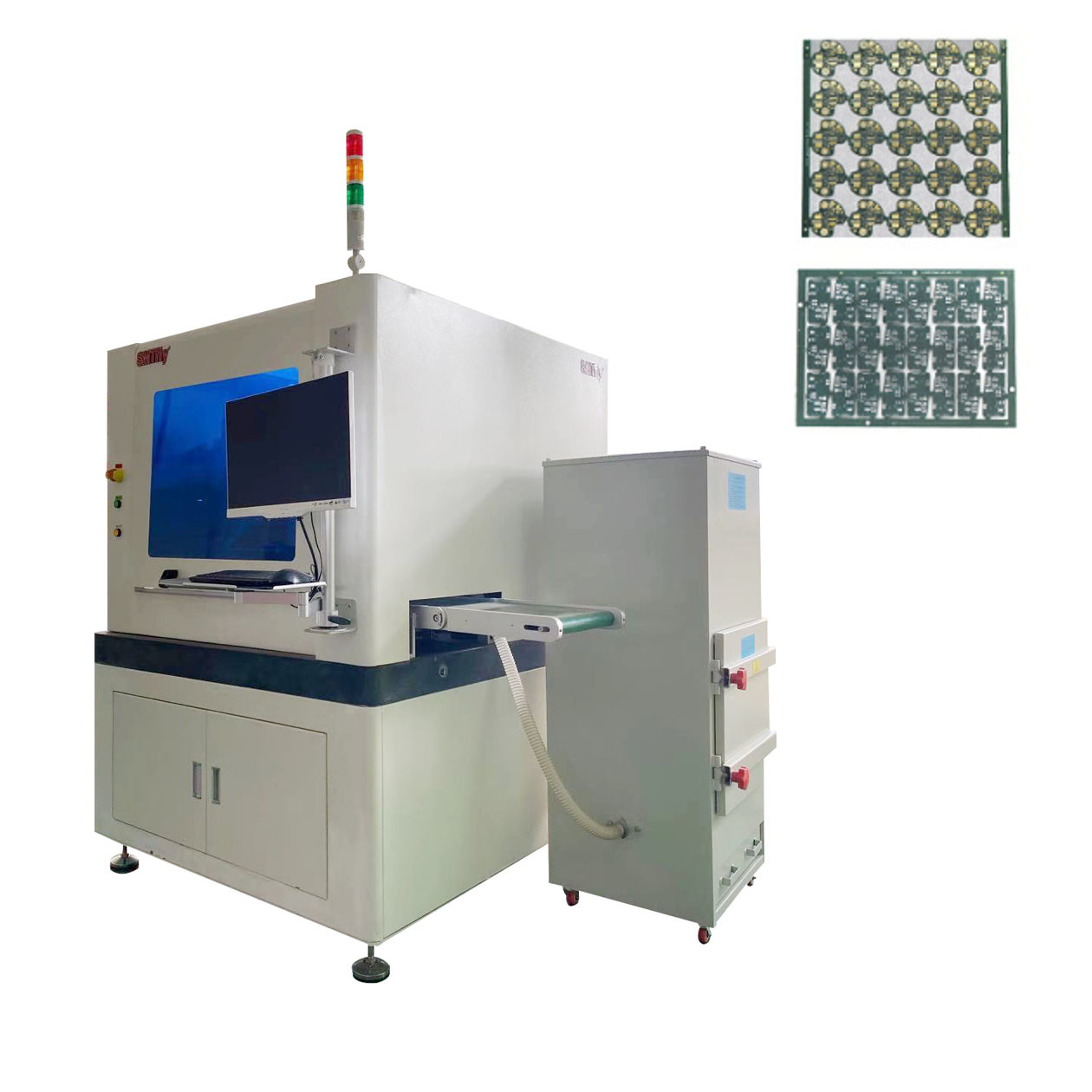

Macchina di routing PCB in linea ad alta efficienza Router PCB con funzione di controllo della lamina di rottura,CW-F03
Un PCB on-line che viene utilizzato appositamente per tagliare componenti PCBA (panele) in parti separate, con struttura montata su rotaia senza taglio a giug.Dispone di monitoraggio statico dell'ESD, taglio di feedback di stress, e cambio automatico degli utensili, può raggiungere una velocità massima di 60000 giri.Il sistema di controllo sviluppato sulla base del nostro sistema RM può garantire ai clienti una programmazione rapida e accurata.
Vantaggi:
Sistema di taglio ad alta affidabilità
Germania KAVO asse principale ad alta velocità con una velocità massima di rotazione di 60000, con monitoraggio della tensione statica ESD e le funzioni di riassunzione della tensione di taglio e cambio automatico degli utensili.
Sistema di supervisione:
Un preciso sistema visivo per macchine che consiste in una fotocamera industriale tedesca, un obiettivo Moritex e una sorgente luminosa di livello di misurazione;
supporta tutte le funzioni di taratura, compensazione e posizionamento della macchina, con elevata stabilità e capacità anti-disturbo.
Caratteristiche:
1. Cambio automatico di attrezzi
2Monitoraggio della DSE
3. Tagliare il proprio feedback
4. Modalità di produzione automatica
5- collegamento tra la funzione statistica della Spc e il sistema di gestione del cliente-ERP
6. Può essere dotato di funzione a prova di esplosione di aspirapolvere
Specificità:
| Modello | CW-F03 |
| Dimensione della macchina | 1000*1200*1533 mm |
| Peso | Circa 1900 kg |
| Dimensione massima del PCB | 350*350 mm |
| Spessore del PCB | 0.4-6 mm |
| Altezza della trasmissione | 900 ± 50 mm |
| Direzione di trasmissione | Sinistra -> destra |
| Velocità di trasmissione | 1500 mm/s (massimo) / regolabile |
| Tipo di piastra di alimentazione | Ferrovia guida per il trasporto di sezione |
| Regolazione della larghezza del binario | Automazione |
| Segnale di comunicazione dei computer superiori e inferiori | SMEMA |
| Posizionamento dei PCB | Apparecchi per la tenuta dei binari di guida superiore e inferiore |
| Sistema di raccolta | Sistema di fissaggio a 360° a rotazione; 2 gruppi di ugelli di aspirazione a vuoto al massimo, 4 gruppi di unità di trasporto a cinghia/dispositivo di trasmissione a batch ESD al massimo |
| Spindle di taglio/velocità | Germania KAVO, 60.000 giri/min |
| Tipo di raffreddamento | Compressione dell'aria |
| Monitoraggio della DSE | - Sì, sì. |
| Cambio automatico di utensili | - Sì, sì. |
| Riduzione della reazione allo stress | - Sì, sì. |
| Controllo della lamina rotta | - Sì, sì. |
| velocità di taglio | 1-200 mm/s |
| Precisione di taglio | ±0,5 mm |
| Precisione di posizionamento ripetuta | ± 0,01 mm |
| Velocità di movimento coordinata | 1000 mm/s |
| Tipo di targa | Unità di trasmissione di cinghia/panele di lotti ESD |
| Tipo di raccolta dei rifiuti | Fuori dalla pista. |
| Programmazione delle procedure | GERBER programma di importazione/edizione di disegni attraverso il sistema visivo |
| Fornitura d'aria | 5-8 kg/cm2 |
| Fornitore di alimentazione | AC380V±5%, 50/60Hz, 3KW |
Cambi utensili automatici
Il cambi utensili standard supporta tre tipi di utensili da 3,175 mm, ciascuno dei quali ha una capacità di carico superiore di 10 unità.Y1 e Z1 del meccanismo di taglio può realizzare cambio strumento.
Certificazione CE
