Macchine per il routing dei PCB per giunti di fresatura
Specificità del dispositivo per la rimozione dei pannelli di PCB:
| Modello | CW-F01-S |
| Area di lavoro standard | 350*350 mm |
| Potenza | 220V, 4,2 kW |
| Ripetibilità del manipolatore | ± 0,02 mm |
| Risoluzione | ± 0,01 mm |
| Posizionamento della scheda | Stazione di lavoro doppia con apparecchiatura a nido o a pin |
| Posizione del pannello | Dispositivi per la produzione di prodotti di cui al capitolo 85 |
| Caricamento | Manuale |
| Scarico | Manuale |
| Dimensione del pannello | 450*350 mm |
| Spessore del pannello | 00,5-3,5 mm |
| Motore a fusione | 0.5kW Spindolo Morning Star |
| Cambiare strumento | Manuale |
| Sistema di filtrazione della polvere | Aspirapolvere da 3 kW |
| Sistema di visione | Telecamera video CCD ad alta risoluzione |
| Programmazione | Insegnamento manuale punto a punto assistito dalla visione |
| Funzione di modifica | Modalità di visione assistita / di prova in esecuzione a secco |
| Peso della macchina | 500 kg |
| Dimensione della macchina | 113*140*108cm |
Descrizione della funzione:
1L'immagine zoom-in.X10 semplifica la programmazione e aumenta la precisione della regolazione dei punti.
2.Due tavoli scorrevoli forniscono simultaneamente movimenti di entrata e di uscita per ridurre il tempo di attacco per una migliore
- la produttività.
3.Auto MARK sistema di offset.CCD immagine potrebbe verificare e simulare il percorso o di routing per ridurre
un errore inutile prima di tagliare.
4. Ha il controllo del tempo di vita del bit di routing e il sistema di allarme per ricordare all'operatore di cambiare i bit di routing
Quando finisce 120M taglio. e bit di routing prima 2mm taglio il primo punto di fresatura, medio 2mm taglio il secondo
punto di fresatura, l'ultimo 2 mm taglia il terzo punto di fresatura per aumentare la sua vita.
5L'immagine CCD potrebbe controllare e simulare il percorso o il routing per ridurre gli errori inutili prima del taglio.
Descrizione del dispositivo per la rimozione dei pannelli di PCB:
Questa è una nuova gamma di Router Machine. È una macchina di router autonoma appositamente progettata per indirizzare (depanelizzare) gli assemblaggi di circuiti stampati (PCBA) in singoli assemblaggi.Il sistema si vanta di essere il router più veloce del mondo con una velocità di ciclo di 1.5 secondi per tab.
Può ospitare PCB più grandi nella sua configurazione a due tavole con dimensioni massime di pannello di 450 mm x 350 mm.
Un nuovo software Graphical User Interface (GUI) fornisce una programmazione "visiva" user-friendly per una programmazione online rapida e accurata.
I file Gerber potrebbero essere importati nel software per programmi più semplici.
Il nostro vantaggio:
1461 651 651 651 651 651 651 651 651 651 651 651 651 651 651 651 651 651 651 651
2- Servizi di assistenza tecnica per il giorno della promessa
3- Limitazione del trattamento dei reclami, mezz'ora di ritorno ai clienti
4- Depanel Experts, la fornitura di un sotto-programma di PCB professionale
5- Fabricante di macchine affidabili, abbiamo esperti - 15, ognuno ha più di 6 anni di esperienza, la qualità delle attrezzature sarà soddisfacente.

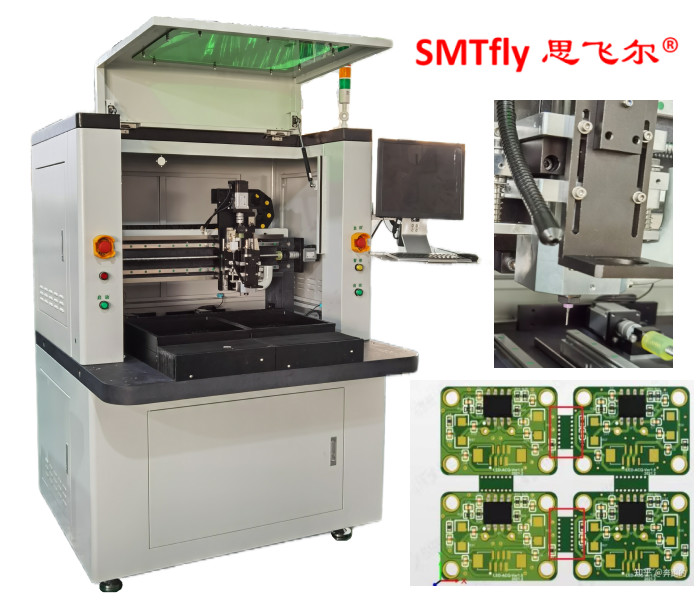

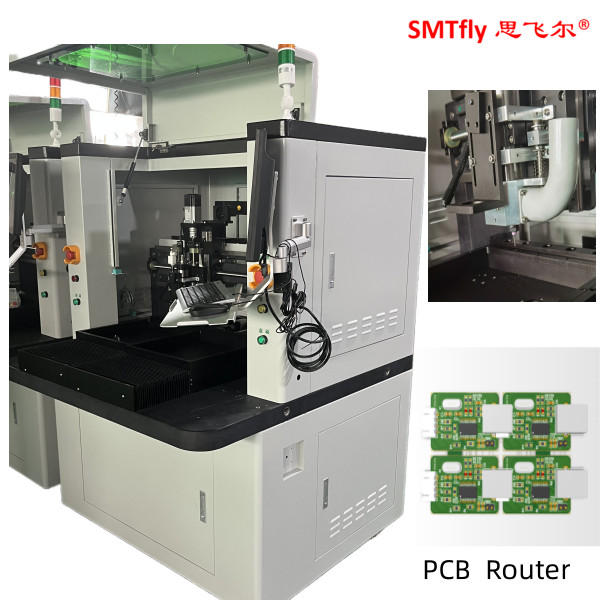

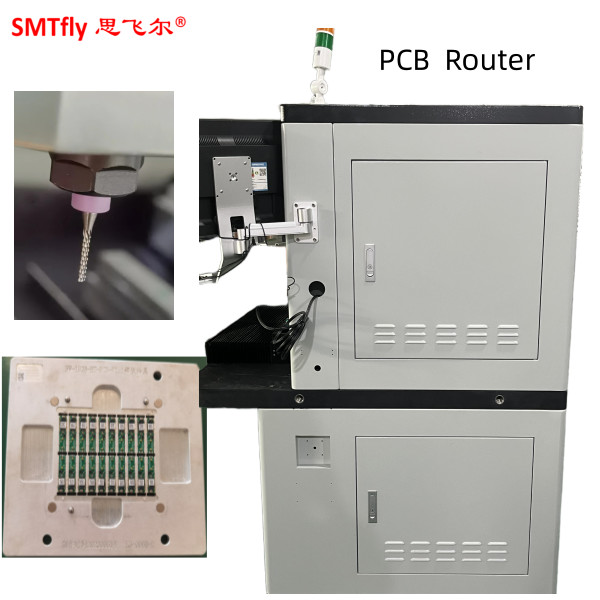

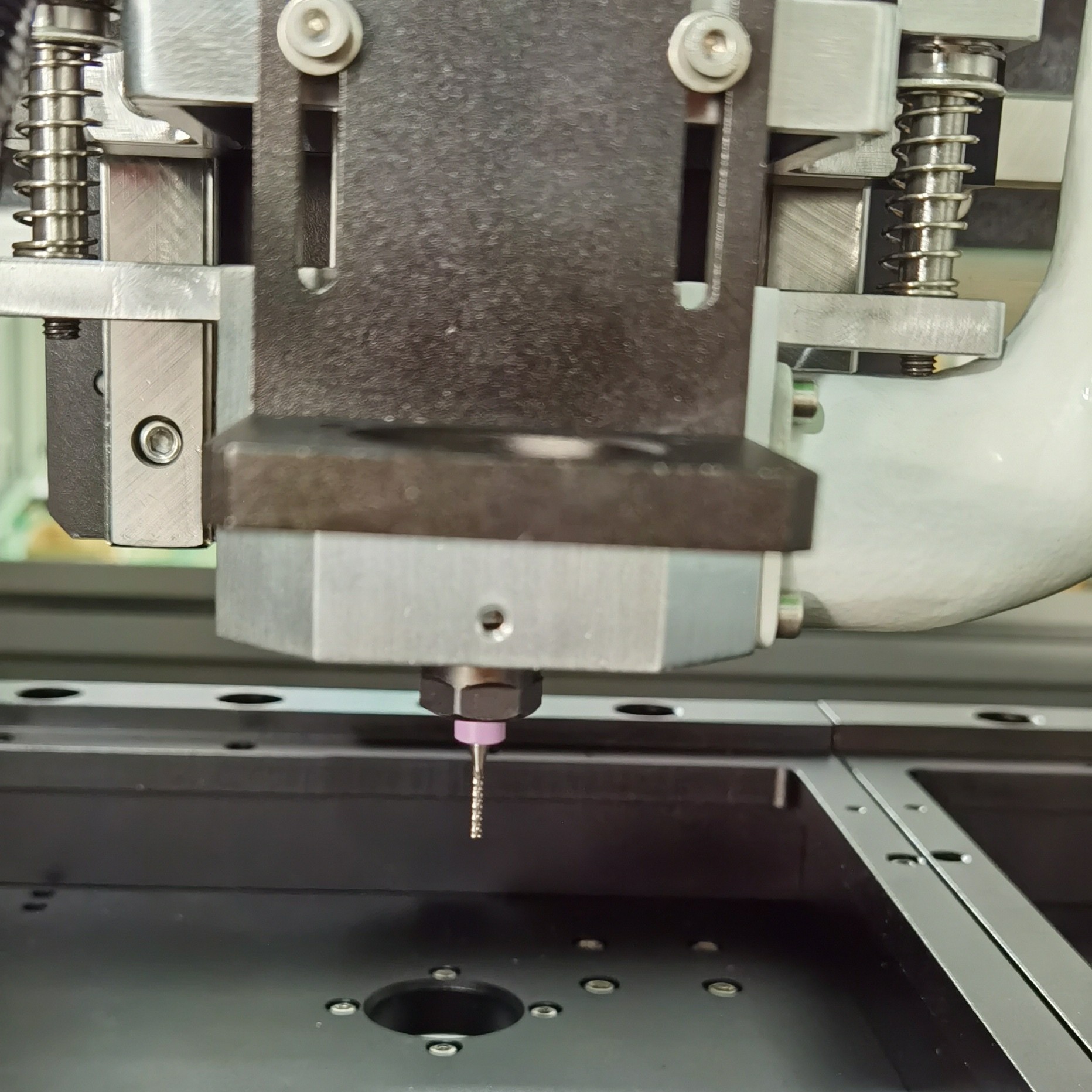

Foto macchina:
