Non toccare la soluzione di depaneling doppio tavolo PCB Laser Cutting Machine

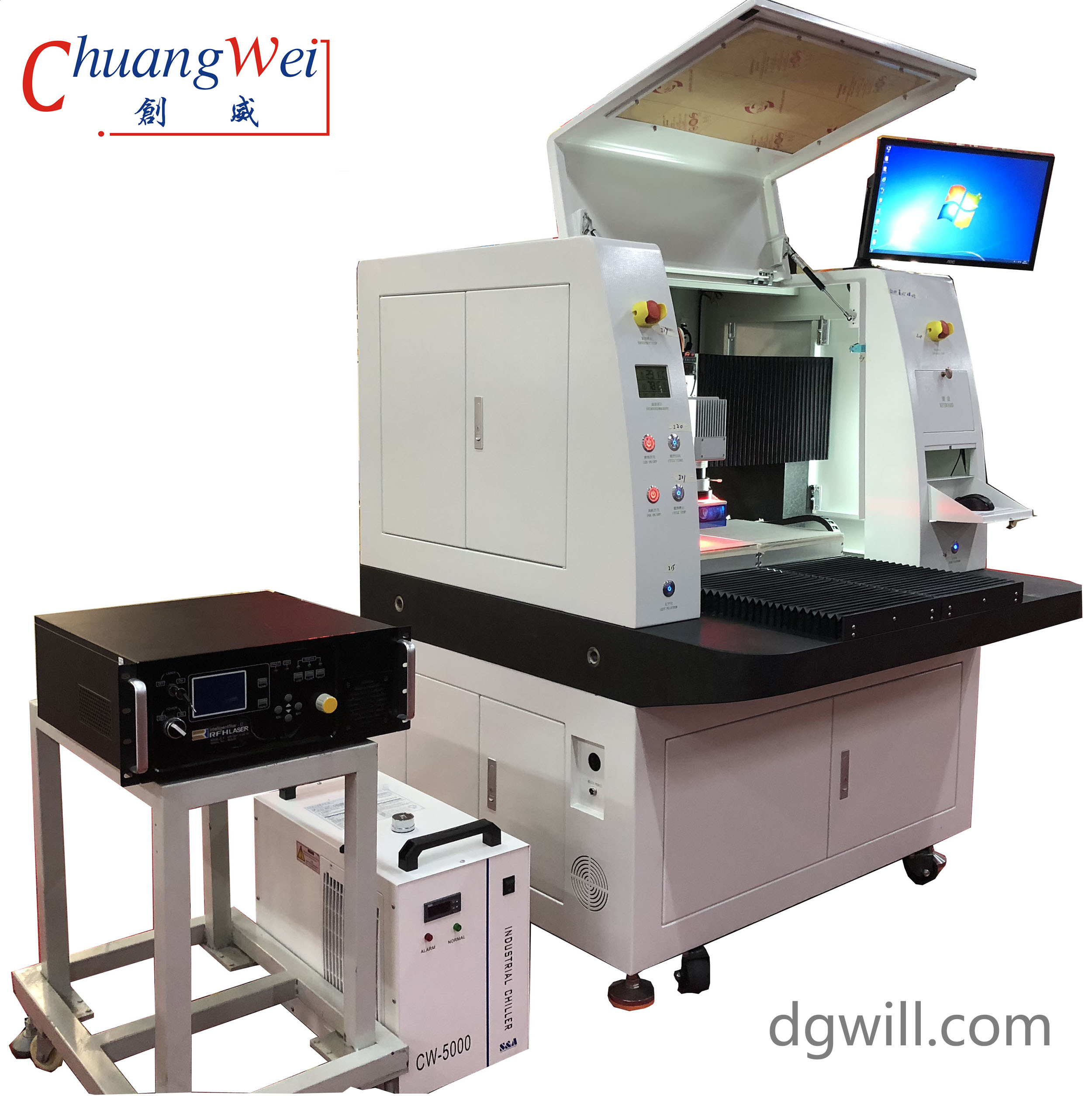

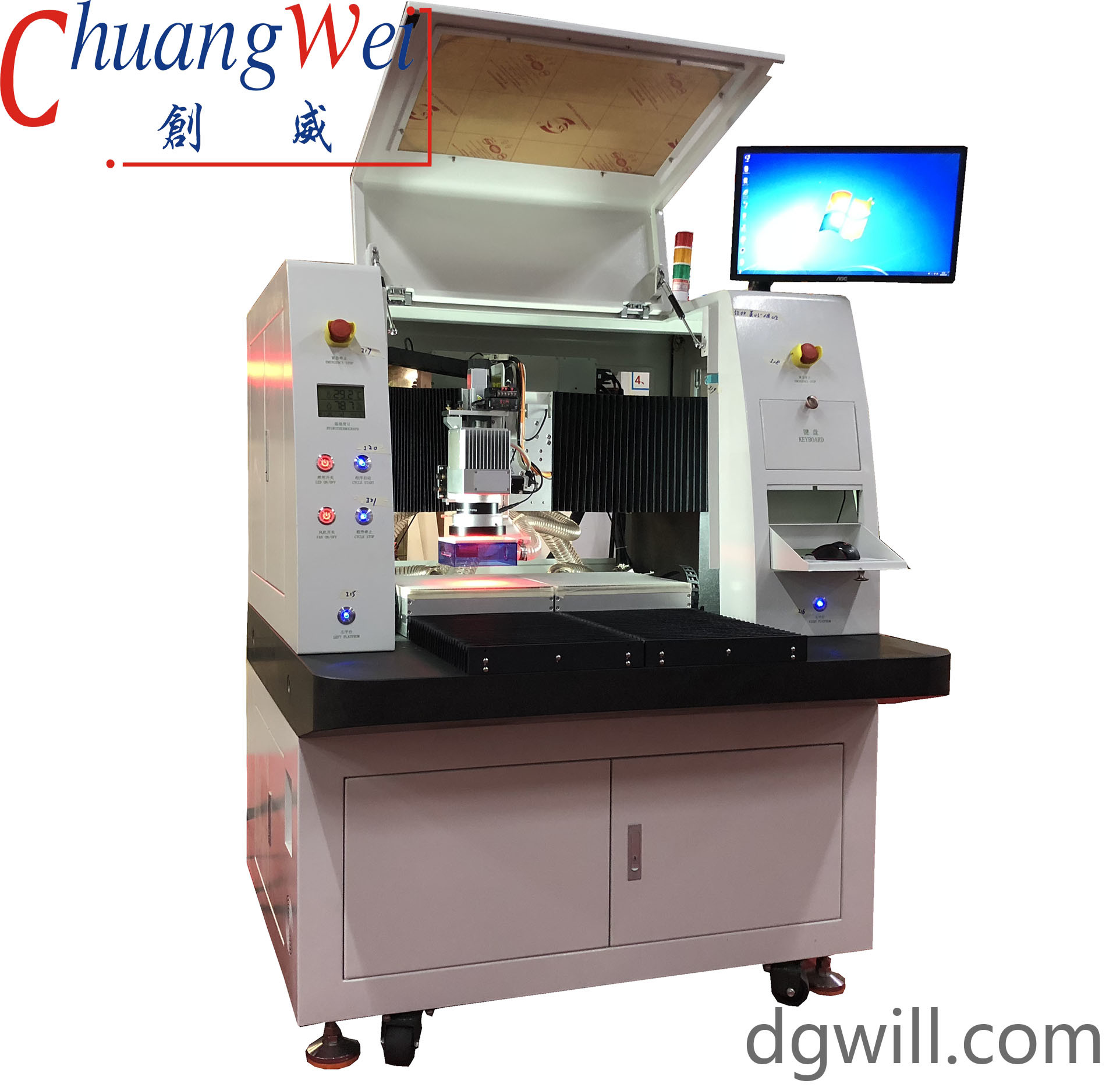

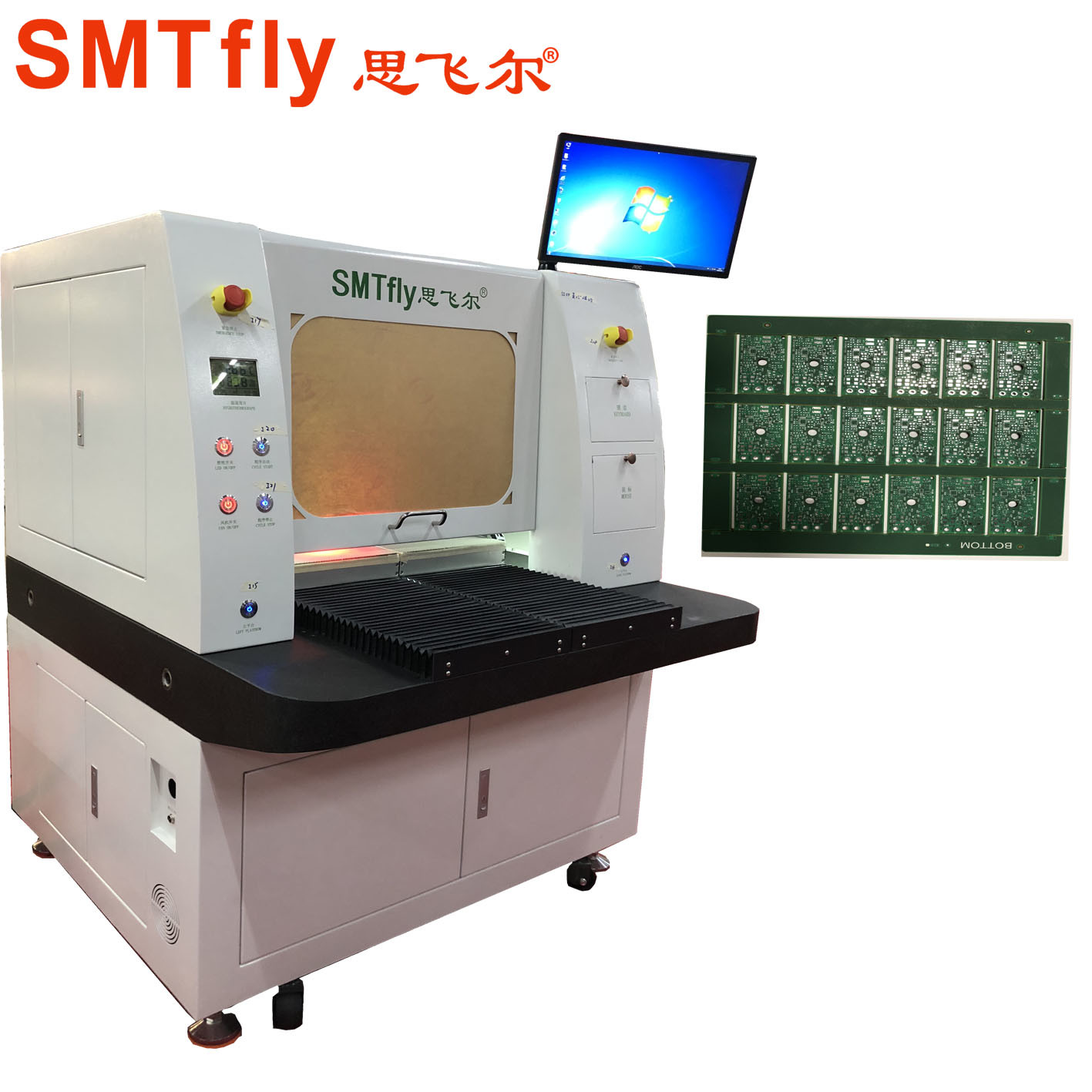

Macchina di depanelaggio laser PCB a doppia tavola Laser UV a stato solido Macchina offline
Caratteristiche della macchina di taglio laser per PCB
1. Alta precisione: galvanometro a bassa deriva combinato con piattaforma di sistema di motore lineare senza ferro veloce per il taglio veloce.
2. Facile da imparare: sistema di controllo Windows auto-sviluppato, interfaccia cinese/inglese facile da usare e visualizzazioni amichevoli, potenti e diverse, facili da usare.
3. Intelligente automatizzato: utilizzando CCD ad alta precisione per localizzare e focalizzare automaticamente, il posizionamento è rapido e preciso, senza intervento manuale, semplice funzionamento,realizza la modalità a un pulsante dello stesso tipoLa correzione automatica del galvanometro, l'autofocus, la piena implementazione dell'automazione,utilizzando un sensore di spostamento laser per regolare automaticamente l'altezza della messa a fuoco al tavolo, per ottenere un allineamento rapido, risparmiando tempo.
4. Adatti per il taglio: FPC, PCB, taglio di chip, modulo della fotocamera del telefono cellulare.
I frammenti, strati, blocchi o aree selezionate vengono tagliati e modellati direttamente.
I prodotti possono essere disposti in una matrice per posizionamento e taglio automatici, specialmente per modelli fini, difficili e complessi.
5Laser ad alte prestazioni: adozione di laser UV a stato solido di marchi internazionali, con buona qualità del fascio e punto focalizzato.,alta qualità di taglio, ecc.
Parametro della macchina di taglio laser per PCB
| Parametro | ||
|
Parametri tecnici |
Il corpo principale del laser | 1480 mm*1360 mm*1412 mm |
| Peso della macchina | 1500 kg | |
| Potenza | AC220 V | |
| Laser | 355 nm | |
| Laser |
Onda ottica 10W (USA) |
|
| Materiale | ≤ 1,2 mm | |
| Precisione | ± 20 μm | |
| Piattaforma | ± 2 μm | |
| Piattaforma | ± 2 μm | |
| Area di lavoro | 600*450 mm | |
| Massimo | 3 kW | |
| Vibrazione | CTI (USA) | |
| Potenza | AC220 V | |
| Diametro | 20 ± 5 μm | |
| Ambiente | 20 ± 2 °C | |
| Ambiente | < 60% | |
| La macchina | Marmo | |
Vantaggi della macchina di taglio laser per PCB
Posizionamento automatico CCD ad alta precisione, messa a fuoco automatica, posizionamento veloce e preciso, risparmio di tempo e senza preoccupazioni.
Interfaccia amichevole, funzionamento semplice, facile da usare, applicazione gratuita; Piccole dimensioni, risparmio di spazio; design di sicurezza rigoroso;
Ridurre il consumo energetico, risparmiare sui costi.
Redditivo, velocità di taglio veloce, prestazioni stabili.
Applicazione della macchina di taglio a laser per PCB
FPC e alcuni materiali relativi;

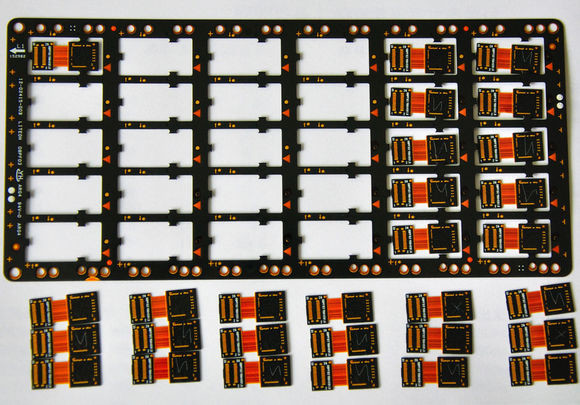

Taglio FPC/PCB/PCB rigido-flessibile, taglio modulo fotocamera.
