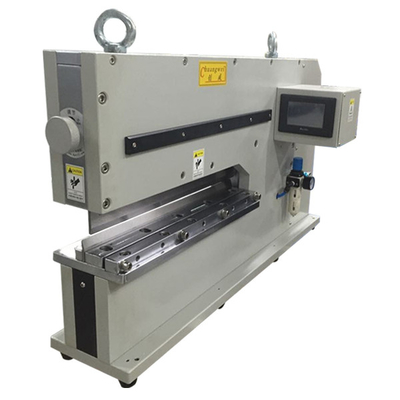

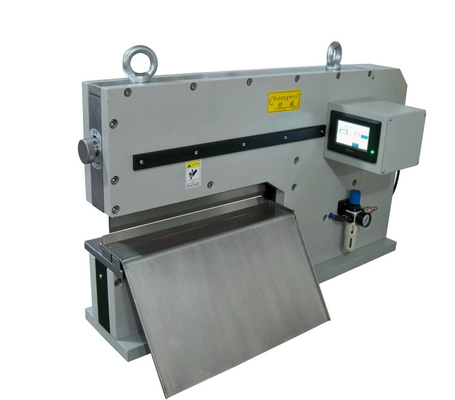

Dischi di separazione lineari dei pannelli di PCB con movimento d'oscillazione senza stress
Specificità del pcb depanel:
|
Modello: |
SMTfly- 450 |
|
Lunghezza massima di taglio: |
450 |
|
Dimensioni della macchina per la deformazione dei pannelli di PCB: |
780 mm x 500 mm x 620 mm |
|
Spessore massimo di taglio: |
0.3-3.5 mm |
|
Area di lavoro: |
330*220 mm |
|
Peso della macchina per la depanneling del PCB: |
185 kg |
Il nostro vantaggio competitivo:
a motore pneumatico e controllo elettrico
La macchina è azionata pneumaticamente e controllata elettricamente.Anche
i componenti SMD sensibili come i condensatori ceramici non saranno danneggiati dal processo separato.Grazie alla speciale progettazione dei coltelli anche le tavole con componenti alti posizionati vicino ai bordi possono essere separati in modo sicuroSulla base di un metodo di separazione collaudato, vengono utilizzati coltelli a cuneo per tagliare i pannelli all'interno della scanalatura.Ciò consente di separare in modo sicuro e senza creare stress le tavole di spessore inferiore a 1 mm.
Applicazioni:
Taglio delle schede di base in alluminio, FR4, fibra di vetro, pcba, ecc.
Per favore lasciate un messaggio all'email:s1@dgwill.com
Caratteristiche:
Ideale per PCB spessi
Può essere utilizzato con alluminio, FR4, CEM3 e altri substrati
Seguire il ritmo della produzione a volume medio-grande
PCB flessibili o ultra-sottili a pannelli
PCB densamente popolati con componenti situati troppo vicini alla linea di punteggio per essere gestiti da detentori standard
Alumini e substrati metallizzati (oltre a FR4, CEM3, ecc.)
I PCB sono separati dai doppi coltelli a cuneo CWVC-450 in un leggero movimento d'oscillazione che taglia il pannello lungo la linea di punteggio, senza stress o danni ai PCB o ai componenti.Anche quando i circuiti stampati sono lavorati, come quelli con LED generatori di calore che richiedono strati interni di metallo che dissipano il calore, questa macchina farà facilmente il taglio..
SMTfly-450 pcb depanel taglia anche PCB flessibili e ultra-sottili (soprattutto fino a 0,5 mm di spessore) in modo pulito, senza strappatura o strappo, anche quando componenti sensibili come condensatori ceramici delicati,sono montati entro 0Le superfici di taglio lineari, anziché circolari, consentono una separazione più rapida senza ulteriore sollecitazione.

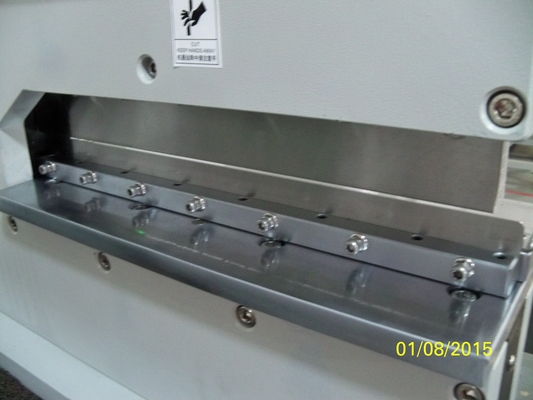

L'allineamento tra le lame lineari di taglio del CWVC-450 e la linea di punteggio del pannello è ottenuto utilizzando una manopola nella parte superiore della macchina.La stretta separazione tra le lame superiori e inferiori (massimo 4 mm) protegge l'operatore dai bordi delle lame
Vantaggi:
1La velocità di taglio è una segmentazione per un secondo, controllata da un interruttore pneumatico.
2L' inizio del set di taglio è passivo, in modo che la tangente di taglio e la posizione siano sotto controllo sicuro.
3• con il taglio di tipo non a rulli (coltello circolare, coltello rettilineo), non c'è polvere, non c'è motore e non c'è inquinamento da polvere di carbonio.
4Con il taglio senza strofinamento, non ci sono residui di metallo.
5. La lama può essere utilizzata 600000 volte senza alimentazione, evitando la perdita e la sostituzione di prodotti elettrici.
6. La macchina utilizza un compressore d' aria da 5-7 kg senza un luogo di taglio specifico, e viene mantenuta asciugandone l' aspetto con l' olio antirruggine.
