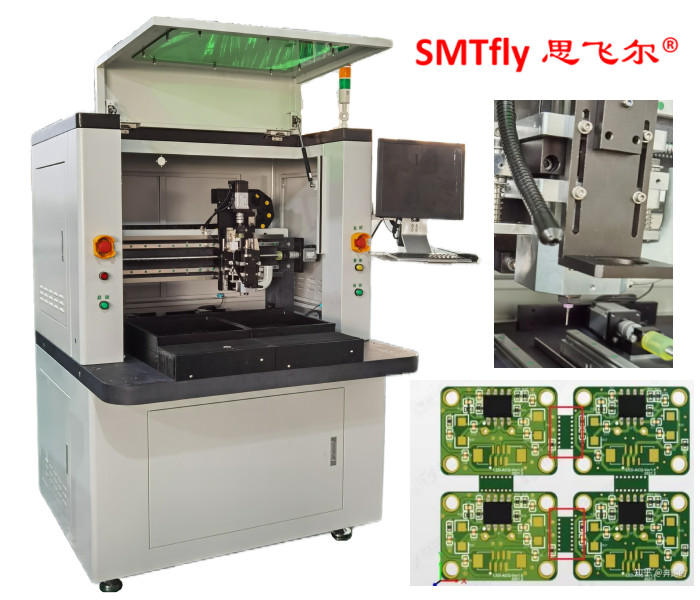

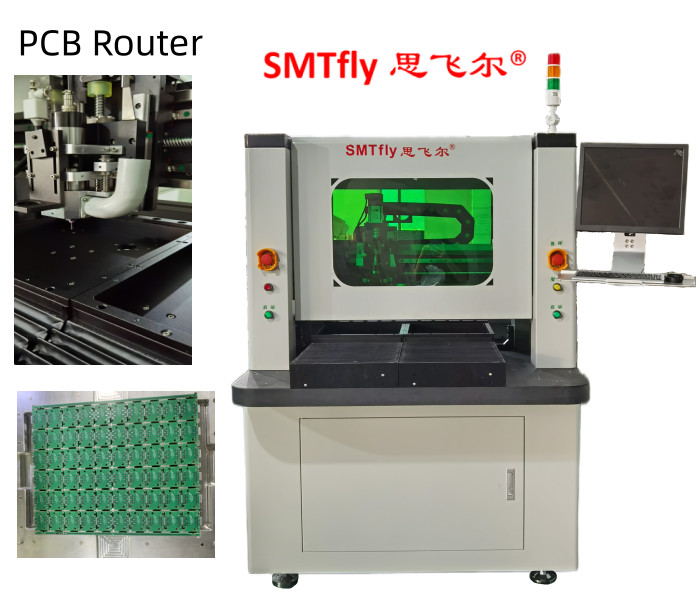

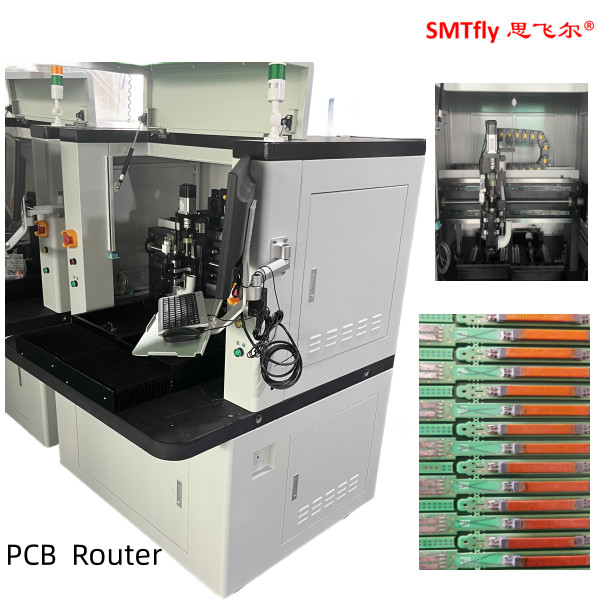

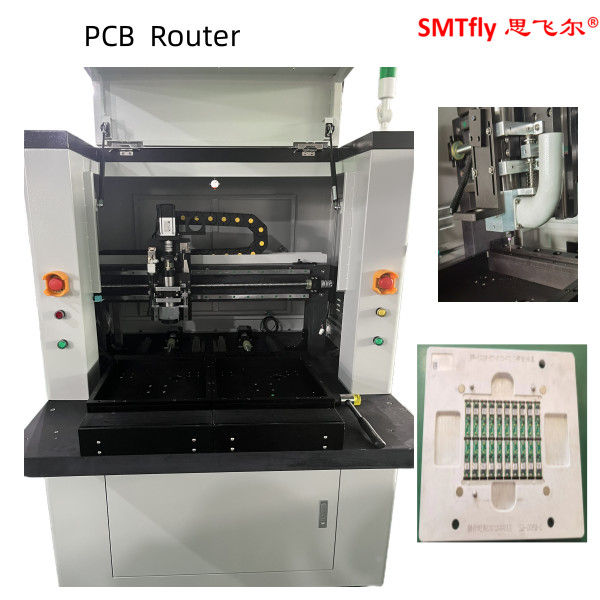

Macchina per il router PCB CNC con doppio tavolo di lavoro,PCB DepanelerProfilo:
La macchina di taglio visivo automatico CW-F01 è l'ultimo prodotto di alta tecnologia di nuova generazione, con funzione di identificazione e correzione visiva automatica (Machine Vision),applicato da un servo drive di alta precisione Panasonic per realizzare un posizionamento rapido e preciso, con una precisione massima di 0,001 mm per garantire l'alta qualità del taglio e l'elevata produttività.
Specificità Software:
|
Sistema di controllo |
Windows XP Professional (Service3, v.3244) |
|
Operazione GUI |
Windows XP cinese |
|
Modifica del programma |
Inline |
|
Sistema di visione |
CCD AOTU offset |
|
Sistema di controllo |
F1.0.2 versione |
Strumentazione:
SPINDLE Spindle e inverter Morning Star
|
CCD |
Telecamere industriali Sony 520 |
|
LENTE |
Computazione EX2C |
|
- Non lo so. |
TBI Importazioni di viti a sfera di precisione |
|
Guida |
Ampliamento HIWIN Ferrovia lineare di guida importata |
|
Motore |
Serie JiaBao |
|
Carte di controllo I/O |
HFC PCI-9074 |
|
CARTA DI CONTROLLO DEL TREATORE |
HFC PCI-9074 |
|
Carte di ingresso/uscita |
PCI-9074-64pcs/-38pcs |
|
Pulizia statica |
Serie STATIC-ST401A |
|
Computer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
Interfaccia macchina |
AOC LCD17, mouse Logitech |
Parametri di prestazione:
|
In generale |
|
|
Dimensioni ((W*D*H) |
1220 mm*1450 mm*1420 mm |
|
Peso |
550 kg |
|
Spostamento in altezza |
60~110 mm |
|
Manipolatore |
|
|
Tipo di motore |
Serie JiaBao |
|
Ripetibilità del posizionamento |
0.001 mm |
|
Area di lavoro dell'asse (max) |
680 mm*360 mm*50 mm |
|
Stazione di lavoro |
|
|
Stazione di lavoro |
Standard, specializzazione |
|
Carico/scarico di PCB |
manuale |
|
Dimensione del PCB (massimo) |
322 mm*322 mm |
|
Spessore del PCB (massimo) |
5 mm |
|
Fabbricazione |
|
|
Fabbricazione per la rigidità |
standard |
|
Fissazione dei dispositivi |
macchine |
|
Motore a fusione |
|
|
Potenza |
400 W |
|
Fusoliera |
50000 giri/min |
|
Proteggere |
raffreddamento auto/a vento |
|
Cambio di taglio |
Specializzazione |
|
Capacità di routing |
|
|
Velocità di taglio (max.) |
100 mm/s |
|
Velocità di marcia (max.) |
3000 mm/s |
|
Precisione di taglio |
0.01 mm |
|
Sistema a vuoto |
|
|
Potenza a vuoto |
2.2KW AC 380V |
|
Piombo a vuoto |
|
|
Servizi pubblici |
|
|
Potenza |
2.2KW AC380V |
|
Fornitura d'aria |
2~5 kg/cm2 |
Certificazione CE
