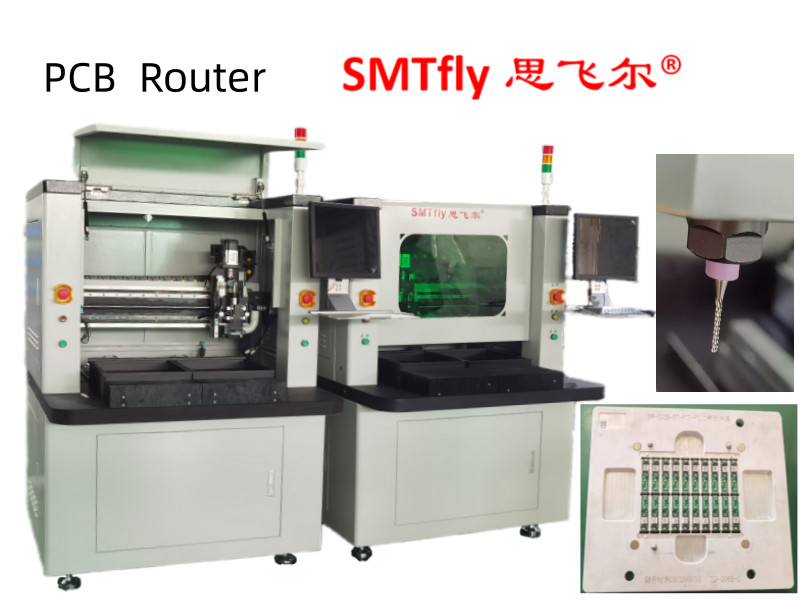

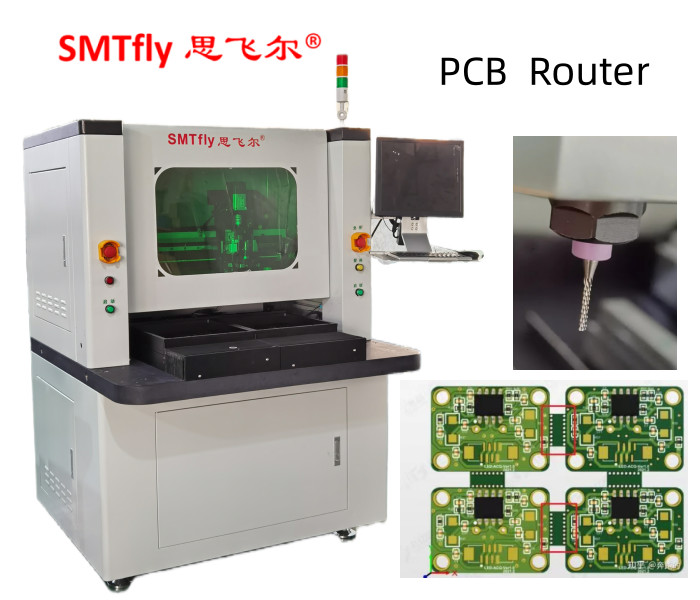

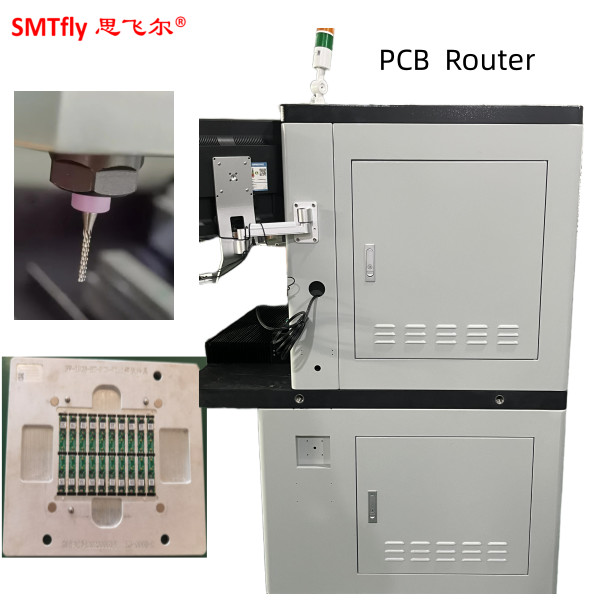

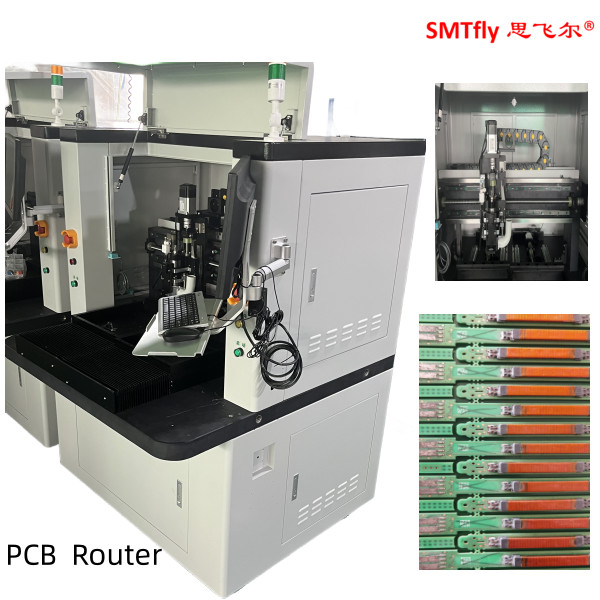

Depaneling PCB per l'industria informatica con precisione dell'asse di 0,001 mm
Hardware
SPINDLE Spindle e inverter Morning Star
CCD: telecamere industriali Sony 520
LENS: Computar EX2C
Vattone: TBI Importazioni di vite a sfera di precisione
Guida: ingrandimento HIWIN
Motore: serie JiaBao LCF
Carta di controllo I/O: HFC PCI-9074
CARTINA DI CONTROLLO DEL TREATORE: HFC PCI-9074
Carte I/O: PCI-9074-64pcs/-38pcs
Pulizia statica: serie STATIC-ST401A
Computer: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G)
Interfaccia macchina: AOC LCD17", mouse Logitech
software
| Sistema di controllo | Windows XP Professional (Service3, v.3244) |
| Operazione GUI | Windows XP cinese |
| Modifica del programma | Inline |
| Sistema di visione | CCD AOTU offset |
| Sistema di controllo | F1.0.2 versione |
Parametri delle prestazioni
In generale
Dimensioni (W*D*H): 1220mm*1450mm*1420mm
Peso: 550 kg
Distanza d'altezza: 60~110 mm
Manipolatore
Tipo di motore: serie JiaBao
Ripetibilità del posizionamento: 0,001 mm
Area di lavoro dell'asse (max): 680 mm*360 mm*50 mm
Stazione di lavoro
Fissazione dei PCB: standard, specializzazione
Caricamento/scarico dei PCB: manuale
Dimensione massima del PCB: 322 mm*322 mm
Spessore del PCB (massimo): 5 mm
Fabbricazione
Fissure di rigidità: standard
Fabbricazione di apparecchiature per la fissazione: macchine
Motore a fusione
Potenza: 400W
Spindle: 50000 giri/min
Proteggere: raffreddamento auto/vento
Tagliatore di cambio: specializzazione
Capacità di routing
Velocità di taglio (max.): 100 mm/s
Velocità di marcia (max.): 3000 mm/s
Precisione di taglio:0.01 mm
Sistema a vuoto
Potenza a vuoto:2.2KW AC 380V
Piombo a vuoto
Servizi pubblici
Potenza: 2,2 kW AC380V
Fornitura d'aria: 2-5 kg/cm2
Programmazione
Programma di modifica:Inline
Modifica funzione: linea, arco, cerchio, curva U
Memoria dei programmi: HDD
Sistema di visione: SONE colore CCD
Tagliatore di fresatura: AUTO
Configurazione del vuoto: AUTO
Monitor dell'operazione
Indicatore: Indicatore Stato della macchina
Controllo degli strumenti: rilevamento automatico durata dell' attrezzo, utilizzo dei test temporali
Protezione motore: ha funzione di protezione contro surriscaldamento, sovraccarico, bassa tensione
Controllo del sovraccarico del motore: avere sovraccarico, la linea è normale, funzione di protezione da bassa tensione
Tempo di utilizzo dell' attrezzo: vita dell' attrezzo di rilevamento automatico,
Statistica dei dati: modello separato del tabellone, conteggio separato, diversi metodi di conteggio
Registro degli errori: il software registra automaticamente tutti gli allarmi nella memoria delle macchine
III. Esattezza
Precisione dell'asse: 0,001 mm
Precisione di taglio: 0,1 mm
IV. Sicurezza
Protezione dell' area di lavoro: con quattro protezioni sigillate
Sensore di porta: sensore a microinterruttore della porta di sicurezza anteriore e posteriore (facoltativo)
Tasto di arresto di emergenza
3.Descrizione delle funzioni
1) L'immagine zoom-in X10 semplifica la programmazione e aumenta la precisione della regolazione dei punti
2) Due tavoli scorrevoli forniscono simultaneamente movimenti di entrata ed uscita per ridurre il tempo di attacco per una migliore produttività.
3) sistema di offset AUTO MARK. l'immagine CCD potrebbe controllare e simulare il percorso o il routing per ridurre gli errori inutili prima del taglio
4) Bit di routing sollevare automaticamente e spostare al punto successivo programmato poi tagliare per estendere il tempo di vita del bit di routing
5) Progettazione industriale delle porte di sicurezza
6) L'immagine CCD potrebbe controllare e simulare il percorso o il routing per ridurre gli errori inutili prima del taglio
4.Applicazione
perforazione
